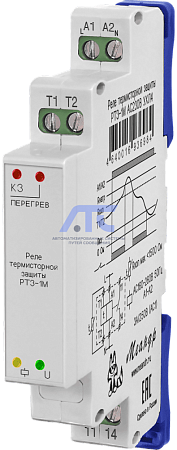

Реле термисторной защиты РТЗ-1М в ультратонком корпусе 13 мм
предназначено для отключения встроенным реле (дале реле) защищаемого оборудования при его критическом нагреве, измеряемом терморезистивным датчиками (далее позисторы).Технические данные
| Параметр | Ед.изм. | Значение | |
|---|---|---|---|
| AC230 | DC24 | ||
| Питание | |||
| Напряжения питания нормальное1) | В | 200...260 | 21...28 |
| Потребляемая мощность, не более | 2 ВА | 0.7 Вт | |
| Измерительная цепь (Т1-Т2) | |||
| Количество позисторов в измерительной цепи, не более | шт. | 6 | |
| Функция контроля К3 | есть | ||
| Сопротивление Rнагр. (выключение при нагреве) | кОм | 3,4 ± 10% | |
| Сопротивление Rохл. (включение после охлаждения) | кОм | 2,3 ± 10% | |
|
Сопротивление Rкз (выключение при низком сопротивлении), не более 2) |
Ом | 10 | |
|
Сопротивление минимальное в измерительной цепи в холодном состоянии |
Ом | 40 ± 5% | |
|
Сопротивление максимальное в измерительной цепи в холодном состоянии |
кОм | 1,5 ± 5% | |
| Задержка коммутации реле, не более | с | 0,1 | |
| Реле | |||
| Количество и тип контактов | 1, обесточен: разомкнут | ||
| Коммутируемое напряжение, максимальное | В | 250(АС1 50Гц), 30(DC1) | |
|
Коммутируемая мощность, максимальная, 250В(АС1 50Гц) / 30В(DC1) |
ВА/Вт | 1250 / 150 | |
| Ток коммутируемый, максимальный, 250В(АС1 50Гц) / 30В(DС1) | А | 3 | |
| Износостойкость механическая , не менее | циклов | 1х107 | |
|
Износостойкость электрическая , не менее, 250В(АС1 50Гц), 30В(DC1), цикл Вкл. 1с. / Выкл 9с |
циклов | 1х105 | |
| Общие параметры | |||
| Температура рабочая | °С |
-25...+55 (УХЛ4)-40...+55 (УХЛ2) |
|
| Температура хранения | °С | -40...+70 | |
|
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) |
уровень 3 (2кВ/5кГц) | ||
|
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) |
уровень 3 (2кВ А1-А2) | ||
|
Исполнение климатическое и категория размещения по ГОСТ 15150-69 (без образования конденсата) |
УХЛ4 или УХЛ2 | ||
| Степень защиты по корпусу / по клеммам по ГОСТ 14254-96 | IP40/IP20 | ||
| Степень загрязнения в соответствии с ГОСТ 9920-89 | 2 | ||
| Режим работы | круглосуточный | ||
| Рабочее положение в пространстве | произвольное | ||
| Габаритные размеры | мм | 13х93х62 | |
| Масса | г | 50 | |
-
