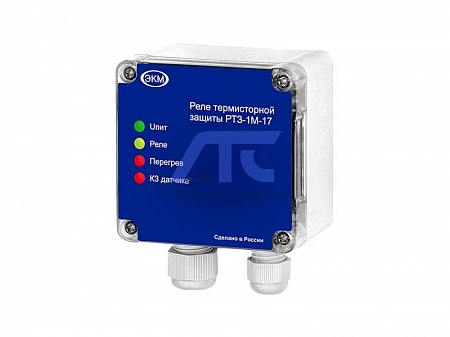

Реле термисторной защиты РТЗ-1М-17
Реле термисторной защиты РТЗ-1М-17
предназначено для защиты электродвигателей от перегрева при затяжных пус...
Подробности
Реле термисторной защиты РТЗ-1М-17
предназначено для защиты электродвигателей от перегрева при затяжных пусках или остановах, снижении напряжения в сети, перенапряжения или чрезмерной частоте включения, загрязнения каналов охлаждения обмоток и т.д. Реле подключается к терморезистивным датчикам (позисторам) встроенным в обмотки двигателя.Технические данные
| Параметр | Ед.изм. | Значение | |
|---|---|---|---|
| Входная цепь А1-А2 | |||
| Номинальное напряжение питания | В | АС230В/АС400В | |
| Допустимое напряжения питания | В | ±10% | |
| Потребляемая мощность, не более | ВА | 2 | |
| Измерительная цепь Т1-Т2 | |||
| Количество термометрических датчиков в измерительной цепи | шт. | До 6 | |
| Функция контроля К3 | есть | ||
| Сопротивление Rнагр. | кОм | 3,4 ± 5% | |
| Сопротивление Rохл. | кОм | 2,3 ± 5% | |
|
Сопротивление Rкз при К3 температурных датчиков (реле выключается) менее |
Ом | 25 | |
|
Минимальное сопротивление в измерительной цепи в холодном состоянии |
Ом | 40 ± 5% | |
|
Максимальное сопротивление в измерительной цепи в холодном состоянии |
кОм | 1,5 ± 5% | |
| Максимальная длина проводки для распознавания К3 | м | 2х100 (при 0,75мм2), 2х400 (при 2,5мм2) | |
| Время реакции, не более | с | 0,1 | |
| Выходные цепи | |||
| Количество и тип контактов | 1 переключающий | ||
| Максимальное коммутируемое напряжение | В | 250 | |
|
Максимальное коммутируемая мощность АС250В 50Гц (АС1)/ DC30В (DC1) |
ВА/Вт | 1250 / 150 | |
|
Максимальный коммутируемый ток: АС250В 50Гц (АС1)/ DC30В (DC1) |
А | 3 | |
| Механическая износостойкость, не менее | циклов | 10х106 | |
| Электрическая износостойкость, не менее | циклов | 100 000 | |
| Общие параметры | |||
| Диапазон рабочих температур (по исполнениям) | °С |
-25...+55 (УХЛ4) -40...+55 (УХЛ2) |
|
| Температура хранения | °С | -40...+70 | |
|
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) |
уровень 3 (2кВ/5кГц) | ||
|
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) |
уровень 3 (2кВ А1-А2) | ||
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | УХЛ4 или УХЛ2 | ||
| Степень защиты по корпусу / по клеммам по ГОСТ 14254-96 | IP40/IP20 | ||
| Степень загрязнения в соответствии с ГОСТ 9920-89 | 2 | ||
| Режим работы | круглосуточный | ||
| Рабочее положение в пространстве | произвольное | ||
| Габаритные размеры | мм | 80х82х56 | |
| Масса | кг | 0,05 | |
-
