Реле времени ВЛ-81

Реле времени ВЛ-81

Реле изготавливаются в климатическом исполнении У категории 3 по ГОСТ15150-69 для поставок в районы с умеренным климатом и в исполнении Т категории 3 ГОСТ 15150- 69 для поставок на экспорт в районы с тропическим климатом.

Условия эксплуатации

• закрытые неотапливаемые помещения, где температура и влажность несущественно отличаются от температуры и влажности окружающего воздуха;
• диапазон рабочих температур от минус 40 до плюс 60°С при высоте местности до 1000 м и от минус 40 до плюс 50°С при высоте местности до 2000 м над уровнем моря;
• относительная влажность окружающего воздуха - до 98% при температуре 25°С (исполнение У3) и до 98% при температуре 35°С без конденсации влаги (исполнение Т3);
• окружающая среда не взрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих изоляцию и металлы.

Допустимо воздействие:

• по сети питания импульсных помех амплитудой, не превышающей двойную величину номинального напряжения питания, и длительностью не более 10 мкс;
• электромагнитных полей, создаваемых проводом с импульсным током амплитудой до 160А, расположенным на расстоянии не менее 10 мм от корпуса реле;
• пульсации питающего напряжения для реле постоянного тока - до 10%.

Механические внешние воздействующие факторы соответствуют группе М7 по ГОСТ 17516.1-90. При этом реле устойчивы к вибрационным нагрузкам в диапазоне частот:

• от 5 до 15 Гц с максимальным ускорением 3g;
• в диапазоне частот от 15 до 60 Гц с максимальным ускорением 2g;
• в диапазоне частот от 60 до 100 Гц с максимальным ускорением 1g.

Реле устойчивы к многократным ударным нагрузкам длительностью от 2 до 20 мс с максимальным ускорением 3g.
Реле времени трёхцепное ВЛ-81 с выдержкой в каждой цепи, предназначено для коммутации электрических цепей (до трёх независимых цепей К1, К2, К3) с предварительно установленными выдержками времени t1, t2 и t3 для применения в схемах автоматики как комплектующее изделие.

Конструкция

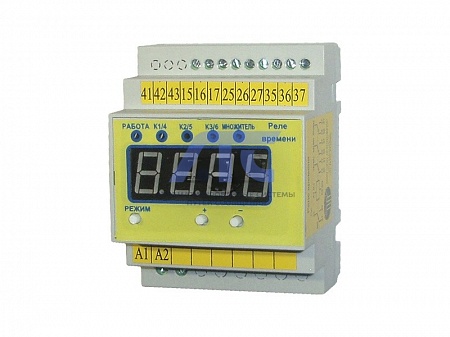

Реле выпускаются в унифицированном пластмассовом корпусе модульного исполнения с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003). Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5 мм2. На лицевой панели реле расположены: индикатор для установки выдержки времени «время t1», «время t2», «время t3», три индикатора срабатывания встроенных реле «К1», «К2», «К3» и кнопки для настройки времени и диапазона.

Технические характеристики
