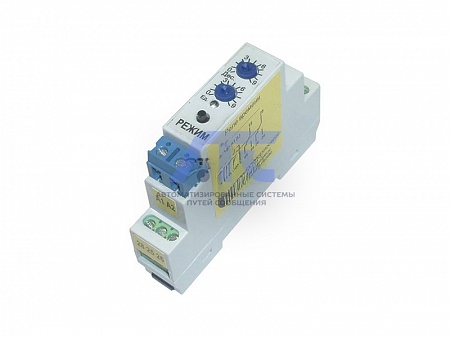

Реле времени ВЛ-68
Реле времени ВЛ-68
предназначены для коммутации электрических цепей с определенными, предварительно установленными выдержками времени и применяются в схемах автоматики как комплектующие изделия.
Ус...
Подробности
Реле времени ВЛ-68
предназначены для коммутации электрических цепей с определенными, предварительно установленными выдержками времени и применяются в схемах автоматики как комплектующие изделия.Условия эксплуатации
- Высота над уровнем моря не более 2000 м.
- Диапазон рабочих температур от +1 до +55°С.
- Допустимые колебания напряжения питания от 0,85 до 1,1 номинального значения.
- Воздействие вибраций с ускорением до 2g в диапазоне частот от 10 до 60 Гц и с ускорением до 1g в диапазоне частот от 1 до 100 Гц.
- Окружающая среда взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.
Реле изготавливаются в исполнениях УХЛ, О, Т и должны эксплуатироваться в закрытых отапливаемых помещениях с искусственно регулируемыми климатическими условиями (категория размещения 4).
Рабочее положение произвольное.
Технические сведения
| Параметр | Значение |
|---|---|
| Ток коммутации, А | 8 |
| Тип выходных контактов реле | 2 переключающих группы |
| Напряжение питания, В | =24-220В / ~110-240В 50 Гц |
| Климатическое исполнение | УХЛ4, У3 |
| Нижний и верхний пределы установок | 0,1-10 / 1-100 с/мин |
| Регулировка выдержки времени | Плавная |
| Количество делений шкалы с числовыми отметками | - |
| Дискретность переключения уставок, % Tmax | 0,1 |
| Класс точности | 1/0,02 |
| Время повторной готовности, с, не менее | 0,3 |
| Время возврата, с, не более | 0,2 |
| Механическая износостойкость, циклов, не менее | 20x106 |
| Номинальное напряжение питания, В | |
| - постоянного тока 50/60 Гц | =24, =27, =110, =220 |
| - переменного тока 50/60 Гц | ~110-240 |
| Допустимые отклонения напряжения питания, % | +10/-15 |
| Потребляемая мощность, Вт (ВА), не более | 4,5 (4,5) |
| Длительно допустимая сила тока выходной цепи, А | 8 |
| Степень защиты: реле/клеммника | ІР40 / ІР20 |
| Масса, кг, не более | 0,1 |
| Габаритные размеры, мм | 90х66х17,5 |
-
