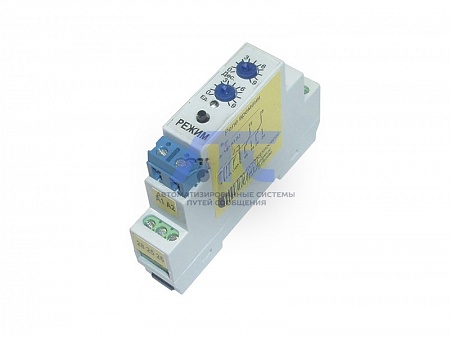

Реле времени ВЛ-54

Реле времени ВЛ-54

применяется в электрических схемах для передачи команд из одной цепи в другую с определенными, предварительно установленными выдержками времени. Является комплектующим изделием. По основным классификационным признакам реле относятся к одноцепным, однокомандным, с плавной регулировкой выдержки времени и шкалой, с контактным выходом, статическим. Климатическое исполнение УХЛ4 или У4.

Работа реле ВЛ 54

• при подаче напряжения питания через заданное время появляется выходной сигнал;
• одновременно с подачей напряжения появляется выходной сигнал, исчезающий через заданное время при наличии напряжения или одновременно со снятием напряжения.

Технические сведения

Параметр	Значение
Ток коммутации, А	8
Тип выходных контактов реле	2 переключающих группы
Напряжение питания, В	=220 /~220 50 Гц
Пределы уставок (4 диапазона)	0,1...10 с, мин / 1...100 с, мин
Допустимые отклонения напряжения питания, %	+15/-10
Количество выходных переключающих контактов	2
Потребляемая мощность (AC/DC), ВА/Вт	1
Длительно допустимый ток контактов, А	4
Диапазон включаемых и отключаемых токов, А	0,01-8
Время возврата, сек	0,3
Время повторной готовности, сек	0,3
Механическая износостойкость, циклов ВО	16 млн
Коммутационная износостойкость, циклов ВО	4 млн
Класс точности	5
Степень защиты реле по оболочке/по разъему	IP40/IP10
Габаритные размеры, мм	90х66х17,5
Масса, кг, не более	0,1
