Реле времени циклическое ВЛ-83
Реле времени циклическое ВЛ-83
предназначено для коммутации электрических цепей (до трёх независимых цепей К1, К2, К3) с предварительно установленными выдержками времени t1, t2 , t3 и tцикла для применения в схемах автоматики как комплектующее изделие. Перезапускаеться по параметру tцикла. Имеет один мгновенный контакт.Реле времени ВЛ-83 предназначены для коммутации электрических цепей с определенными, предварительно установленными выдержками времени и применяются в схемах автоматики как комплектующие изделия.
Реле изготавливаются в климатическом исполнении УХЛ4 по ГОСТ15150-69 для поставок в районы с умернохолодным климатом.
Реле могут эксплуатироваться в следующих условиях:
- закрытые неотапливаемые помещения, где температура и влажность несущественно отличаются от температуры и влажности окружающего воздуха;
- диапазон рабочих температур от минус 40 до плюс 60°С при высоте местности до 1000 м и от минус 40 до плюс 50°С при высоте местности до 2000 м над уровнем моря;
- относительная влажность окружающего воздуха - до 98% при температуре 25°С (исполнение У3) и до 98% при температуре 35°С без конденсации влаги (исполнение Т3);
- окружающая среда не взрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих изоляцию и металлы.
Допустимо воздействие:
- по сети питания импульсных помех амплитудой, не превышающей двойную величину номинального напряжения питания, и длительностью не более 10 мкс;
- электромагнитных полей, создаваемых проводом с импульсным током амплитудой до 160 А, расположенным на расстоянии не менее 10 мм от корпуса реле;
- пульсации питающего напряжения для реле постоянного тока - до 10%.
Механические внешние воздействующие факторы соответствуют группе М7 по ГОСТ 17516.1-90. При этом реле устойчивы к вибрационным нагрузкам в диапазоне частот:
- от 5 до 15 Гц с максимальным ускорением 3g;
- в диапазоне частот от 15 до 60 Гц с максимальным ускорением 2g;
- в диапазоне частот от 60 до 100 Гц с максимальным ускорением 1g.
Реле устойчивы к многократным ударным нагрузкам длительностью от 2 до 20 мс с максимальным ускорением 3g. Для реле ВЛ-83 устанавливает выдержками времени t1окл, t2окл и t3окл и Тц - уставка времени цикла для реле ВЛ-83.
Технические сведения
| Параметр | Значение |
|---|---|
| Ток коммутации, А | 8 |
| Тип выходных контактов реле | 3 переключающих группы |
| Напряжение питания, В, переменный и постоянный ток |
100-240 -15...+10% |
| Диапазон выдержек времени, два диапазона | 0,1-99,99 (мин:сек) (час:мин) |
| Коммутируемый ток контактной группы (АС 250В), А | 2 |
| Средняя основная погрешность, % | 0,01 |
| Габаритные размеры блока, мм | 90х72х58 |
| Масса, не более, кг | 0,2 |
| Диапазон рабочих температур (без конденсата), °С | -20...+45 |
Конструкция реле

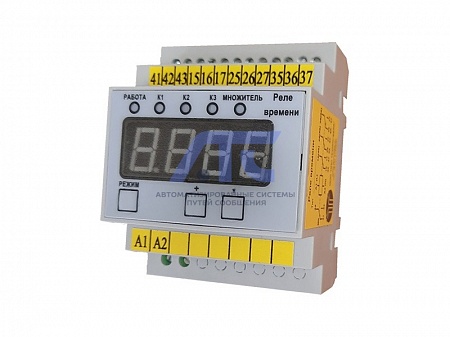

Реле выпускаются в унифицированном пластмассовом корпусе модульного исполнения с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003). Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5 мм2. На лицевой панели реле расположены: индикатор для установки выдержки времени «время t1», «время t2», «время t3», три индикатора срабатывания встроенных реле «К1», «К2», «К3» и кнопки для настройки времени и диапазона.
-
