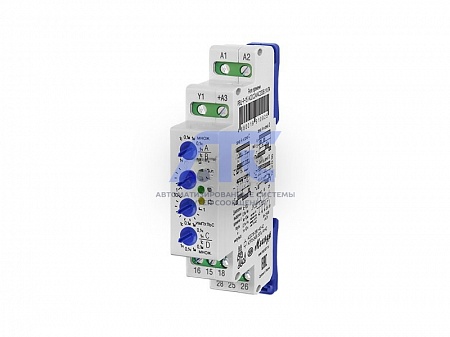

Реле времени циклическое РВЦ-Р-15
Реле времени циклическое РВЦ-Р-15 с плавной регулировкой уставок времени
предназначено для коммутации элект...
Подробности
Реле времени циклическое РВЦ-Р-15 с плавной регулировкой уставок времени
предназначено для коммутации электрических цепей в циклическом режиме работы с предварительно установленными выдержками времени (паузы и импульса).Технические характеристики
| Параметр | Ед.изм. | РВЦ-Р-15 | |
|---|---|---|---|
| Напряжение питания | В | АСDC24/AC230 | DC12 |
| Диапазон питающего напряжения | В |
AC170-240В 50ГцDC18-28В |
DC12 + 10% |
| Диапазоны выдержки времени импульса и паузы |
1-10 с; 0,1-1 мин; 1-10 мин; 0,1-1 ч; 1-10 ч |
||
| Погрешность установки выдержки времени, не более | % | 10 | |
| Погрешность отсчета выдержки времени, не более | % | 2 | |
| Время повторной готовности, не более | с | 0,1 | |
| Время воздействия управляющего сигнала, не менее | с | 0,05 | |
| Диаграммы работы | 7, 8, 9 и 10 | ||
|
Максимальный коммутируемый ток при активной нагрузке: АС250В 50Гц (АС1)/DC30В (DC1) |
А | 8 | |
| Максимальное коммутируемое напряжение | В | 400 (AC1/2A) | |
|
Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1) |
ВА/Вт | 2000/240 | |
|
Максимальное напряжение между цепями питания и контактами реле |
В | АС2000 (50 Гц - 1 мин) | |
| Потребляемая мощность, не более | ВА | 2 | |
| Механическая износостойкость, не менее | циклов | 10х106 | |
| Электрическая износостойкость, не менее | циклов | 100 000 | |
| Количество и тип контактов | 2 переключающие группы | ||
| Диапазон рабочих температур (по исполнениям) | °С |
-25...+55 (УХЛ4) -40...+55 (УХЛ2) |
|
| Температура хранения | °С | -40...+70 | |
|
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) |
уровень 3 (2кВ/5кГц) | ||
|
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) |
уровень 3 (2кВ А1-А2) | ||
|
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата) |
УХЛ4 или УХЛ2 | УХЛ4 | |
|
Степень защиты по корпусу/по клеммам по ГОСТ 14254-96 |
IP40/IP20 | ||
| Степень загрязнения в соответствии с ГОСТ 9920-89 | 2 | ||
| Относительная влажность воздуха | % | до 80 (при 25°С) | |
| Высота над уровнем моря | м | до 2000 | |
| Рабочее положение в пространстве | произвольное | ||
| Режим работы | круглосуточный | ||
| Габаритные размеры | мм | 18х93х62 | |
| Масса не более | кг | 0,062 | |
-
