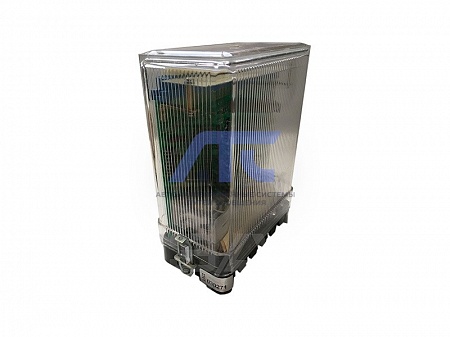

Реле времени циклическое РСВ 01-5
Реле времени циклическое РСВ 01-5
предназначено для коммутации электрических цепей схем автоматики и управл...
Подробности
Реле времени циклическое РСВ 01-5
предназначено для коммутации электрических цепей схем автоматики и управления аппаратуры различного назначения. Реле времени широко используются на предприятиях различного профиля в технологическом цикле работы оборудования, в энергетике, в системах автоматики и управления, в рекламных установках.Условия эксплуатации
- Климатическое исполнение УХЛ или О, категория размещения «4» по ГОСТ 15150-69.
- Диапазон рабочих температур окружающего воздуха от -40°С до +55°С для исполнения УХЛ4 и от -10 до +55°С для исполнения О4.
- Группа механического исполнения М40 по ГОСТ 17516.1-90, при этом вибрационные нагрузки в диапазоне частот от 5 до 15 Гц с ускорением 3g, в диапазоне частот от 16 до 100Гц с ускорением 1g.
- Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников и вынесенных на внешнюю сторону цоколя резисторов - IP00 по ГОСТ 14255-69.
Технические данные
| Параметр | Значение |
|---|---|
| Выполняемая функция |
циклическое с раздельной регулировкой длительности импульса и паузы |
| Управляющее воздействие | подача напряжения питания |
| Способ регулирования уставки | ступенчатый |
|
Дискретность регулирования уставки (по диапазонам регулирования) |
0,1 с, мин, ч - (0,1 - 12) с, мин, ч 1,0 с, мин, ч - (1 - 120) с, мин, ч |
| Реле обеспечивает любые сочетания длительности импульса и паузы в пределах диапазона уставок | |
| Выходные контакты | 2 переключающих |
| Число команд за цикл | 2 |
| Класс точности, а/в | 1,5/0,5 |
|
Коммутационная способность контактов выходного реле при напряжении от 24 до 250В или токе не более 2А: |
|
|
- в цепях постоянного тока с постоянной времени индуктивной нагрузки не более 0,02 с, при токе до 1А, Вт |
30 |
|
- в цепях переменного тока с коэффициентом мощности не менее 0,4, при токе до 2А, ВА |
250 |
| Коммутационная износостойкость контактов реле при указанной нагрузке: | |
| - в цепях постоянного тока, циклы ВО | 1 000 000 |
| - в цепях переменного тока, циклы ВО | 1 000 000 |
|
Потребляемая мощность реле при номинальном напряжении питания, не более, ВА/Вт |
7 |
|
Конструктивное исполнение по способу присоединения внешних проводников |
переднее, заднее (винтом или шпилькой) |
| Габаритные размеры, мм, не более | 67х128х158 |
| Масса реле, кг, не более | 0,6 |
Основные параметры
| Род тока |
Номинальная частота переменного тока, Гц |
Номинальный диапазон уставок выдержек времени, (диапазоны регулирования), с |
Номинальное напряжение питания, В |
|---|---|---|---|
| Постоянный | - |
0,1 c - 120 ч (0,1 - 12) c, мин, ч (1 - 120) с, мин, ч |
24 110 220 |
| Переменный | 50 |
0,1 c - 120 ч (0,1 - 12) c, мин, ч (1 - 120) с, мин, ч |
110 220 |
Конструкция
Реле выполнено с использованием современной микроэлектронной базы. Элементы схемы установлены на печатной плате, которая размещено внутри корпуса, состоящего из основания (цоколя) и съемного прозрачного кожуха.
Структура условного обозначения
РСВ-01-Х Х4
- РСВ - реле статическое времени;
- 01 - порядковый номер разработки;
- Х - обозначение модификации:
- 5 - циклическое одноцепное, с регулируемой длительностью импульса и паузы;
- Х4 - климатическое исполнение (УХЛ, 0) и категория размещения (4) по ГОСТ15150-69.
-
