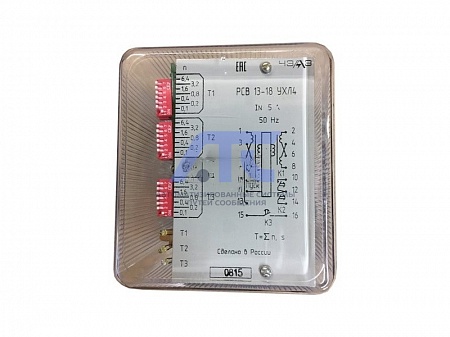

Реле времени токовое РСВ 13-14
предназначено для применения в схемах защиты стационарных систем и объектов на переменном оперативном токе с целью получения регулируемых выдержек времени и включается непосредственно во вторичные цепи измерительных трансформаторов тока.Условия эксплуатации
- Климатическое исполнение УХЛ или О, категория размещения «4» по ГОСТ 15150-69.
- Диапазон рабочих температур окружающего воздуха от минус 40 до плюс 55°С для исполнения УХЛ4 и от минус 10 до плюс 55°С для исполнения О4.
- Группа механического исполнения М4 по ГОСТ 17516.1-90. Реле сейсмостойки при воздействии землетрясений интенсивностью 9 баллов по MSK-64 при уровне установки над нулевой отметкой до 10 м.
- Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников - IP00 по ГОСТ 14255-69.
Основные параметры
| Параметр | Значение |
|---|---|
| Номинальный ток, А | 2 или 5 |
|
Минимальный ток срабатывания соответственно для номинального тока 2 и 5А (в зависимости от способа соединения секций первичной обмотки трансформатора-последовательно или параллельно), А |
1; 2 или 2,5; 5 |
| Номинальная частота , Hz | 50 |
Технические данные
| Параметр | Значение |
|---|---|
| Диапазон регулирования уставок выдержки времени, с | 0,1-12,7 |
| Способ регулирования уставки | ступенчатый |
| Дискретность переключения уставок, с | 0,1 |
| Класс точности реле, а/в | 1,5/0,5 |
| Время замкнутого состояния временно - замыкающих контактов, с | 0,4 ± 0,04 |
|
Срабатывание каждого контакта реле происходит независимо от положения остальных, что позволяет им срабатывать одновременно |
|
| Выходные контакты | |
| - временно замыкающие (скользящие) (К1, К2) | 2 |
| - конечный замыкающий (К3) | 1 |
| Длительно допустимый ток контактов, А | 5 |
| Потребляемая мощность реле при двукратном токе срабатывания не более, ВА | 7 |
| Коммутационная способность контактов выходного реле при напряжении от 24 до 242В | |
|
- в цепях постоянного тока с постоянной времени индуктивной нагрузки не более 0,02 с, токе до 0,23А, Вт |
50 |
| - в цепях переменного тока с коэффициентом мощности не менее 0,4, токе до 0,5А, ВА | 110 |
| Коммутационная износостойкость, циклы ВО | 20х103 |
| Конструктивное исполнение по способу присоединения внешних проводников | переднее, заднее (винтом или шпилькой) |
| Габаритные размеры, мм, не более | 118х147х168 |
| Масса реле, кг, не более | 2 |
Типоисполнения
| Тип реле | Номинальный ток, А |
|---|---|
| РСВ13-14 | 2 |
Конструкция
Реле выполнено с использованием современной микроэлектронной базы. Элементы схемы установлены на печатных платах, которые размещены внутри корпуса, состоящего из основания (цоколя) и съемного прозрачного кожуха.
Структура условного обозначения
РСВ13 - ХХ - Х4
- РСВ - реле статическое времени;
- 13 - порядковый номер разработки;
- ХХ - исполнение по номинальному току: 14 - 2А, 18 - 5А;
- Х4 - климатическое исполнение (УХЛ, 0) и категория размещения (4) по ГОСТ15150-69.
-
