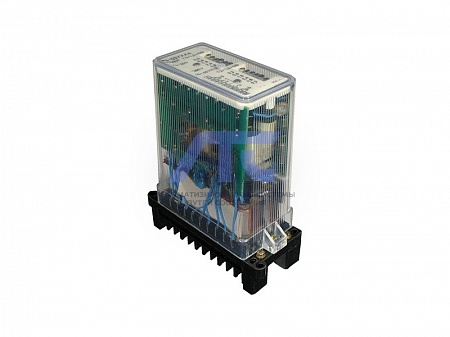

Реле времени статическое РВ-03
Реле времени РВ-03 статическое с выдержкой времени при отключении
предназначено для получения выдержки времени на возврат после отключения напряжения питания, либо скачкообразного снижения его ниже ...
Подробности
Реле времени РВ-03 статическое с выдержкой времени при отключении
предназначено для получения выдержки времени на возврат после отключения напряжения питания, либо скачкообразного снижения его ниже определенной величины и применяется в схемах устройств релейной защиты и системной автоматики на переменном токе.Условия эксплуатации
- Климатическое исполнение УХЛ или О, категория размещения «4» по ГОСТ 15150-69.
- Диапазон рабочих температур окружающего воздуха от минус 40 до плюс 55°С для исполнения УХЛ4 и от минус 10 до плюс 55°С для исполнения О4.
- Группа механического исполнения М7 по ГОСТ 17516.1-90, при этом вибрационные нагрузки с максимальным ускорением 3g в диапазоне частот от 5 до 15 Гц и 1g в диапазоне частот от 16 до 100 Гц.
- Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников - IP00 по ГОСТ 14255-69.
Основные параметры
| Параметр | Значение |
|---|---|
| Номинальное напряжение переменного тока, В | 100, 127, 220, 380 |
| Номинальная частота переменного тока, Гц | 50 |
| Номинальные диапазоны регулировки выдержки времени, с |
от 0,15 до 3,0 от 0,5 до 10,0 от 1,0 до 20,0 |
Технические сведения
| Параметр | Значение |
|---|---|
| Количество цепей: | |
| - без выдержки времени | 1 |
| - с независимо регулируемыми выдержками времени | 2 |
| Исполнительные контакты: | |
| - без нормируемой выдержки | 1 переключающий |
| - с первой регулируемой выдержкой времени | 1 размыкающий |
| - со второй независимо регулируемой выдержкой времени | 1 размыкающий |
| Способ регулировки уставок выдержек времени | ступенчатый по принципу суммирования интервалов |
| Напряжение срабатывания реле, % от номинального, не более: | |
| - во всем диапазоне рабочих температур | 80 |
| - при нормальной температуре окружающей среды | 75 |
| Напряжение возврата, % от номинального | от 5 до 55 |
| Средняя основная погрешность d, выраженная в процентах от уставки Т | d = ±(a + bТмакс / Т) |
| - для исполнения 0,15 - 3,0 c | a=3,0; b=0,8 |
| - для исполнения 0,5 - 10,0 c | a=3,0; b=0,6 |
| - для исполнения 1,0 - 20,0 c | a=3,0; b=0,5 |
| Время замыкания замыкающего контакта без нормируемой выдержки времени, c, не более | 0,03 |
| Время повторной готовности, c: | 0,1 |
| Дискретность регулирования уставки от максимальной уставки номинального диапазона, %, не более | 2,5 |
| Класс точности диапазона уставок: | |
| - для исполнения 0,15 - 3,0 c | 3,0/0,8 |
| - для исполнения 0,5 - 10,0 c | 3,0/0,6 |
| - для исполнения 1,0 - 20,0 c | 3,0/0,5 |
| Мощность, потребляемая реле, ВА, не более | 3 |
| Конструктивное исполнение по способу присоединения внешних проводников | переднее, заднее винтом |
| Габаритные размеры, мм, не более | 66х152х181 |
| Масса реле, кг, не более | 1,2 |
Конструкция
Реле выполнены с использованием современной микроэлектронной базы. Реле выпускается в унифицированном корпусе «СУРА» I габарита несъемного исполнения.
Коммутационная способность и износостойкость контактов реле РВ-01
| Параметр | Вариант нагрузки | ||
|---|---|---|---|
| Отключаемая мощность: | |||
| - при постоянном токе (τ ≤ 0,02 с), Вт | 30 | 20 | 10 |
| - при переменном токе (cos φ ≥ 0,4), ВА | 250 | 150 | 100 |
| Ток включения, А: | |||
| - постоянный | 5,0 | 0,25 | 0,25 |
| - переменный | 5,0 | 2,5 | 2,5 |
| Ток отключения, А: | |||
| - постоянный | 1,0 | 0,25 | 0,25 |
| - переменный | 2,0 | 0,75 | 0,75 |
| Количество ВО, тыс. циклов | 25 | 1 000 | 1 600 |
Структура условного обозначения
РВ - 03 - Х4
- РВ - реле времени;
- 03 - порядковый номер разработки;
- Х4 - климатическое исполнение (УХЛ, 0) и категория размещения (4) по ГОСТ 15150-69.
-
