Реле времени статическое РВ-01
Реле времени РВ-01 статическое с выдержкой до 50 с
предназначено для применения в схемах устройств релейной защиты и системной автоматики для селекции управляющих сигналов по длительности, либо для ...
Подробности

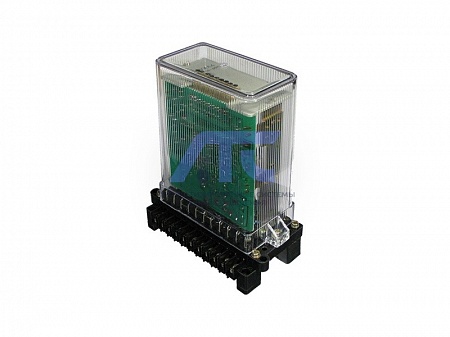

Реле времени РВ-01 статическое с выдержкой до 50 с
предназначено для применения в схемах устройств релейной защиты и системной автоматики для селекции управляющих сигналов по длительности, либо для передачи их в контролируемые электрические цепи с установленной выдержкой времени.Условия эксплуатации
- Климатическое исполнение УХЛ или О, категория размещения «4» по ГОСТ 15150-69.
- Диапазон рабочих температур окружающего воздуха от минус 40 до плюс 55°С для исполнения УХЛ4 и от минус 10 до плюс 55°С для исполнения О4.
- Группа механического исполнения М40 по ГОСТ 17516.1-90, при этом вибрационные нагрузки с максимальным ускорением 3g в диапазоне частот от 5 до 15 Гц, 1g в диапазоне частот от 16 до 100 Гц.
- Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников - IP00 по ГОСТ 14255-69.
Основные параметры
| Параметр | Значение |
|---|---|
| Номинальное напряжение питания, В: | |
| - постоянного тока | -24, -48, -60 |
| - переменного/постоянного тока | ~100, ~127, ~220, ~380, -110, -220 |
| Номинальная частота переменного тока, Гц | 50 |
| Номинальный диапазон регулирования уставок выдержки времени, с | от 0,1 до 50,0 |
Технические сведения
| Параметр | Значение |
|---|---|
| Способ регулировки уставок | ступенчатый |
| Дискретность регулирования уставки, с: | |
| - для диапазона 0,1-5,0 | 0,01 |
| - для диапазона 0,1-50,0 | 0,1 |
| Количество переключающих контактов | 2 |
| Средняя основная погрешность δ, выраженная в процентах от уставки Т (a=2,0; b=0,06) | δ=±(a+b Tmax/t) |
| Время возврата, c | 0,04 |
| Время повторной готовности, c | 0,06 |
| Потребляемая мощность, при постоянном токе и Uном, Вт: | |
| 24В | 2,0 |
| 48В | 2,5 |
| 60В | 3,0 |
| 110В | 5,0 |
| 220В | 5,0 |
| Потребляемая мощность, при переменном токе и Uном, ВА: | |
| 100В | 3,0 |
| 127В | 4,0 |
| 220В | 6,0 |
| 380В | 10,0 |
| Конструктивное исполнение по способу присоединения внешних проводников | переднее, заднее (винтом) |
| Габаритные размеры, мм, не более | 66x152x181 |
| Масса реле, кг, не более | 1,0 |
Конструкция
Реле выполнены с использованием современной микроэлектронной базы. Реле выпускается в унифицированном корпусе «СУРА» I габарита несъемного исполнения.
Коммутационная способность и износостойкость контактов реле РВ-01
| Параметр | Вариант нагрузки | ||
|---|---|---|---|
| Отключаемая мощность: | |||
| - при постоянном токе (τ ≤ 0,02 с), Вт | 30 | 20 | 10 |
| - при переменном токе (cos φ ≥ 0,4), ВА | 250 | 150 | 100 |
| Ток включения, А: | |||
| - постоянный | 5,0 | 0,25 | 0,25 |
| - переменный | 5,0 | 2,5 | 2,5 |
| Ток отключения, А: | |||
| - постоянный | 1,0 | 0,25 | 0,25 |
| - переменный | 2,0 | 0,75 | 0,75 |
| Количество ВО, тыс. циклов | 25 | 1 000 | 1 600 |
Структура условного обозначения
РВ - 01 - Х4
- РВ - реле времени;
- 01 - порядковый номер разработки;
- Х4 - климатическое исполнение (УХЛ, 0) и категория размещения (4) по ГОСТ 15150-69.
-
