Реле времени статическое РСВм-13
Реле времени статическое РСВм-13
предназначено для применения в схемах релейной защиты и автоматики энергет...
Подробности
Реле времени статическое РСВм-13
предназначено для применения в схемах релейной защиты и автоматики энергетических систем и в промышленной аппаратуре различного назначения для получения выдержек времени и включается непосредственно во вторичные цепи измерительных трансформаторов тока.Условия эксплуатации
- Климатическое исполнение УХЛ, категория размещения (1;4) по ГОСТ 15150.
- Высота над уровнем моря не более 2000 м.
- Диапазон рабочих (предельных) температур окружающего воздуха от минус 40°C до плюс 55°C.
- Верхнее значение относительной влажности: для УХЛ4 80% при 25°C.
- Степень защиты по ГОСТ 14254 для оболочки реле IP40.
- Степень защиты по ГОСТ 14255 для выводов присоединения внешних проводников IP00.
Технические характеристики
| Параметр | Значение |
|---|---|
| Номинальный ток, А |
2 (РСВм-13-14) 5 (РСВм-13-18) |
|
Минимальный ток срабатывания соответственно(в зависимости от способа присодинения секций первичной обмотки трансформатора последовательно или параллельно), А |
|
| - для 2А | 1 (2) |
| - для 5А | 2,5 (5) |
| Номинальная частота, Гц | 50 |
| Диапазон регулирования уставок выдержки времени, с | 0,1-9,9 |
| Максимальная уставка, с | 12,7 |
| Способ регулирования уставки | дискретный |
| Дискретность переключения уставок, с | 0,1 |
| Класс точности реле должен соответствовать | 5 |
| Время замкнутого состояния временно замыкающих контактов, с | 0,4±0,04 |
|
Срабатывание каждого последующего контакта реле возможно после возврата предыдущего, чем исключается их одновременная работа |
|
| Выходные контакты: | |
| - временно замыкающие (проскальзывающие) (K1, K2) | 2 |
| - замыкающий c выдержкой времени (К3) | 1 |
|
Мощность, потребляемая реле при двухкратном токе срабатывания, ВА, не более |
7 |
| Коммутационная способность контактов реле: | |
|
- при напряжении от 24 до 250 В в цепях постоянного тока с постоянной времени индуктивной нагрузки не более 0,3 с, при токе до 1A, Вт |
48 |
|
- в цепях переменного тока с коэффициентом мощности не менее 0,3, при токе до 6A, ВА |
750 |
| Коммутационная износостойкость, циклы ВО, не менее | 20 000 |
| Механическая износостойкость, циклы ВО, не менее | 30 000 000 |
| Габаритные размеры, мм, на базе основания ОР004, не более | 94х128х128 |
| Масса реле, кг, не более, на базе основания ОР004 | 0,5 |
Конструктивное исполнение

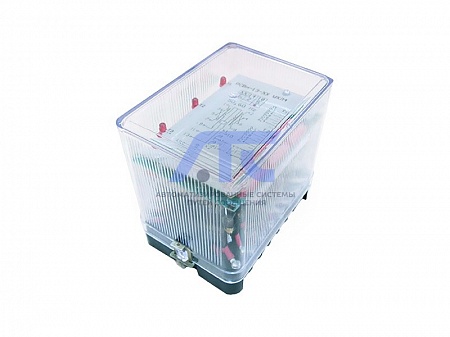

Элементы схемы установлены на печатной плате, которые размещены внутри корпуса, состоящего из основания и съемного прозрачного кожуха. На лицевой панели указана упрощенная схема подключения реле.
-
