Реле времени статические РСВм-260
Реле времени статические РСВм-260
предназначены для применения в схемах релейной защиты и автоматики энергетических систем и в промышленной аппаратуре различного назначения для получения выдержек вр...
Подробности
Реле времени статические РСВм-260
предназначены для применения в схемах релейной защиты и автоматики энергетических систем и в промышленной аппаратуре различного назначения для получения выдержек времени при включении реле под напряжение.Реле используются в устройствах, от которых требуется повышенная устойчивость к механическим воздействиям.
Условия эксплуатации
- Климатическое исполнение УХЛ, категория размещения (1; 4) по ГОСТ 15150.
- Высота над уровнем моря не более 2000 м.
- Диапазон рабочих (предельных) температур окружающего воздуха от минус 40°C до плюс 55°C.
- Верхнее значение относительной влажности: для УХЛ4 80% при 25°C.
- Степень защиты по ГОСТ 14254 для оболочки реле IP40.
- Степень защиты по ГОСТ 14255 для выводов присоединения внешних проводников IP00.
Технические характеристики
| Параметр | Значение |
|---|---|
| Управляющее воздействие | подача напряжения питания |
| Частота переменного тока, Гц | 50 |
| Номинальный диапазон уставок выдержки времени (диапазоны регулирования), с |
0,1 с - 30 мин (0,1 - 1,0) с, мин (0,3 - 3,0) с, мин (1,0 - 10) с, мин (3,0 - 30) с, мин |
| Способ регулирования уставки | Дискретный |
| Дискретность регулирования уставки по диапазонам: | |
| - (0.1–1.0) | 0,01 с, мин |
| - (0.3–3.0) | 0,03 с, мин |
| - (1.0–10) | 0,1 с, мин |
| - (3.0–30) | 0,3 с, мин |
| Класс точности | 5 |
| Потребляемая мощность | 6,0 ВА |
| Выходные контакты | |
| - переключающий без выдержки времени (мгновенный) (KL1) | 1 |
| - временно-замыкающий (проскальзывающий) с выдержкой времени(KL2) | 1 |
| - замыкающий с выдержкой времени (KL3) | 1 |
| Коммутационная способность контактов реле: | |
| - при напряжении от 24 до 250В в цепях постоянного тока с постоянной времени индуктивной нагрузки не более 0,3 с, при токе до 1A, Вт | 100 |
| - в цепях переменного тока с коэффициентом мощности не менее 0,3, при токе до 6A, ВА | 750 |
| Механическая износостойкость, циклы ВО, не менее | 30 000 000 |
| Коммутационная износостойкость, циклы ВО, не менее | 10 000 |
| Габаритные размеры | |
| - в корпусе на базе основания ОР001 | 70x87x110 |
| - в корпусе на базе основания ОР002 | 74х109х97,5 |
| - в корпусе на базе основания ОР004, не более | 115х158х130 |
| Масса реле, кг, не более | |
| - в корпусе на базе основания ОР001 | 0,2 |
| - в корпусе на базе основания ОР002 | 0,4 |
| - в корпусе на базе основания ОР004, не более | 0,6 |
Конструктивное исполнение

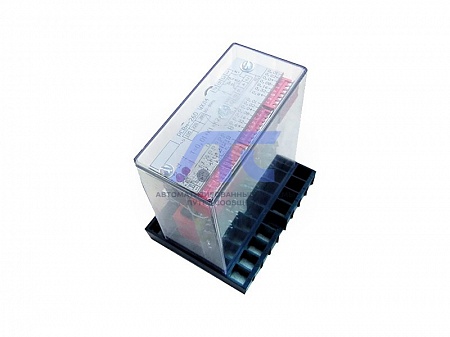

Элементы схемы установлены на печатной плате, которые размещены внутри корпуса, состоящего из основания и съемного прозрачного кожуха. На лицевой панели указана упрощенная схема подключения реле.
Для исполнения на базе оснований ОР001, ОР002 имеется возможность установки реле на DIN рейку типа TS35 (шириной 35 мм).
Структура условного обозначения
РСВм - ХХХ - ХХХ - Х - УХЛ4
- РСВм - реле статическое времени модернизированное.;
- XXX - типоисполнение реле: 260 - переменного тока с выдержкой на срабатывание;
- ХXX - номинальное напряжение питания переменного тока, В: 100, 127, 220, 380;
- X - вид присоединения внешних проводников:
- 1 - переднее присоединение с винтовыми зажимами;
- 3 - заднее присоединение шпилькой (только для исполнения на базе основания ОР004);
- 5 - заднее присоединение с винтовыми зажимами.
- УХЛ4 - климатическое исполнение УХЛ, категория размещения 4 по ГОСТ 15150.
-
