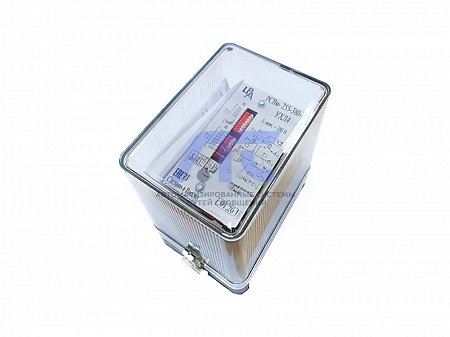

Реле времени статические РСВм-255
Реле времени статические РСВм-255
предназначены для применения в схемах релейной защиты и автоматик...
Подробности
Реле времени статические РСВм-255
предназначены для применения в схемах релейной защиты и автоматики энергетических систем и в промышленной аппаратуре различного назначения для получения выдержек времени при исчезновении напряжения.Реле используются в устройствах, от которых требуется повышенная устойчивость к механическим воздействиям.
Условия эксплуатации
- Климатическое исполнение УХЛ, категория размещения (1; 4) по ГОСТ 15150.
- Высота над уровнем моря не более 2000 м.
- Диапазон рабочих (предельных) температур окружающего воздуха от минус 40°C до плюс 55°C.
- Верхнее значение относительной влажности: для УХЛ4 80% при 25°C.
- Степень защиты по ГОСТ 14254 для оболочки реле IP40.
- Степень защиты по ГОСТ 14255 для выводов присоединения внешних проводников IP00.
Технические характеристики
| Параметр | Значение |
|---|---|
| Управляющее воздействие |
снятие напряжения питания |
| Частота переменного тока, Гц | 50 |
| Номинальный диапазон уставок выдержки времени (диапазоны регулирования), с |
0,1 с - 30 с (0,1 - 1,0) с (0,3 - 3,0) с (1,0 - 10) с (3,0 - 30) с |
| Способ регулирования уставки | Дискретный |
| Дискретность регулирования уставки по диапазонам: | |
| - (0.1–1.0) | 0,01 c |
| - (0.3–3.0) | 0,03 с |
| - (1.0–10) | 0,1 с |
| - (3.0–30) | 0,3 с |
| Класс точности | 5 |
| Потребляемая мощность | 6,0 ВА |
| Выходные контакты | |
| - переключающий без выдержки времени (мгновенный) (KL1) | 1 |
|
- временно-замыкающий (проскальзывающий) или размыкающий с выдержкой времени на замыкание после снятия напряжения питания (KL2) * |
1 |
|
- независимый размыкающий с выдержкой времени после снятия напряжения питания (KL3) |
1 |
| Коммутационная способность контактов реле: | |
|
- при напряжении от 24 до 250В в цепях постоянного тока с постоянной времени индуктивной нагрузки не более 0,3 с, при токе до 1A, Вт |
100 |
| - в цепях переменного тока с коэффициентом мощности не менее 0,3, при токе до 6A, ВА | 1500 |
| Механическая износостойкость, циклы ВО, не менее | 30 000 000 |
| Коммутационная износостойкость, циклы ВО, не менее | 10 000 |
| Габаритные размеры | |
| - в корпусе на базе основания ОР004, не более | 115х158х130 |
| Масса реле, кг, не более | |
| - в корпусе на базе основания ОР004, не более | 1 |
* - в зависимости от положения DIP-переключателя KL2 на лицевой панели:
- «п» - контакт KL2 работает как независимый временно-замыкающий (проскальзывающий) с выдержкой времени после снятия напряжения питания;
- «3» - контакт KL2 работает как независимый размыкающий с выдержкой времени на замыкание после снятия напряжения питания.
Конструктивное исполнение
Элементы схемы установлены на печатной плате, которые размещены внутри корпуса, состоящего из основания и съемного прозрачного кожуха. На лицевой панели указана упрощенная схема подключения реле.
Для исполнения на базе оснований ОР001, ОР002 имеется возможность установки реле на DIN рейку типа TS35 (шириной 35 мм).
Структура условного обозначения
РСВм - ХХХ - ХХХ - Х - УХЛ4
- РСВм - реле статическое времени модернизированное.;
- XXX - 255 - переменного тока с выдержкой на отпадание;
- ХXX - номинальное напряжение питания переменного тока, В: 100, 127, 220, 380;
- X - вид присоединения внешних проводников:
- 1 - переднее присоединение с винтовыми зажимами;
- 3 - заднее присоединение шпилькой (только для исполнения на базе основания ОР004);
- 5 - заднее присоединение с винтовыми зажимами.
- УХЛ4 - климатическое исполнение УХЛ, категория размещения 4 по ГОСТ 15150.
-
