Реле времени статические РСВ 160
Реле времени статические РСВ 160
предназначено для использования в промышленной аппаратуре различного назначения, для получения выдержек времени в схемах промышленной автоматики и релейной защиты.
...
Подробности
Реле времени статические РСВ 160
предназначено для использования в промышленной аппаратуре различного назначения, для получения выдержек времени в схемах промышленной автоматики и релейной защиты.Условия эксплуатации
- Климатическое исполнение УХЛ или О, категория размещения «4» по ГОСТ 15150-69.
- Диапазон рабочих температур окружающего воздуха от минус 30 до плюс 55°С для исполнения УХЛ4 и от минус 10 до плюс 55°С для исполнения О4.
- Группа механического исполнения М39 по ГОСТ 17516.1-90, при этом многократные ударные нагрузки длительностью от 2 до 20 мс с максимальным ускорением 3g.
- Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников - IP00 по ГОСТ 14255-69.
Основные параметры
| Параметр | Значение |
|---|---|
| Управляющее воздействие | подача напряжения питания |
| Номинальное напряжение питания постоянного тока, В | 24, 48, 110, 220 |
Технические данные
| Параметр | Значение |
|---|---|
|
Номинальный диапазон уставок выдержки времени (диапазоны регулирования), с |
0,1 с - 30 min (0,1 – 1,0) с, min (0,3 – 3,0) c, min (1,0 – 10) c, min (3,0 – 30) c, min |
| Способ регулирования уставки | ступенчатый |
| Дискретность регулирования уставки по диапазонам: | |
| - (0,1 – 1,0) | 0,01 c, min |
| - (0,3 – 3,0) | 0,03 c, min |
| - (1,0 – 10) | 0,1 c, min |
| - (3,0 – 30) | 0,3 c, min |
| Класс точности | 5 |
| Потребляемая мощность | 6 Вт |
| Напряжение возврата, % от номинального | 40 |
Технические сведения
| Параметр | Значение |
|---|---|
| Выходные контакты | |
| - переключающий мгновенного действия (KL1) | 1 |
| - скользящий с выдержкой времени (KL2) | 1 |
| - замыкающий с выдержкой времени (KL3) | 1 |
| Длительно допустимый ток контактов, A | 2,5 |
| Коммутационная способность контактов реле при напряжении от 24 до 250В: | |
|
- в цепях постоянного тока с постоянной времени индуктивной нагрузки не более 0,02 с, при токе до 1А, Вт |
30 |
|
- в цепях переменного тока с коэффициентом мощности не менее 0,4, при токе до 4А, ВА |
250 |
| Коммутационная износостойкость, циклы ВО | 1 000 000 |
| Конструктивное исполнение по способу присоединения внешних проводников |
переднее, заднее (винтом или шпилькой) |
| Габаритные размеры, мм, не более | 98х147х137 |
| Масса реле, кг, не более | 1,0 |
Конструкция

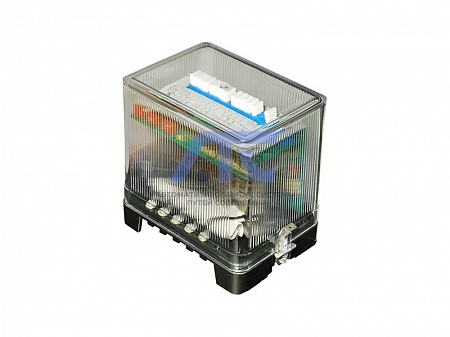

Реле выполнены с использованием современной микроэлектронной базы. Элементы схемы установлены на печатных платах, которые размещены внутри корпуса, состоящего из основания (цоколя) и съемного прозрачного кожуха.
Структура условного обозначения
РСВ Х Х Х-Х4
- РСВ - реле статическое времени;
- Х - условное обозначение цепей напряжения:
- 1 - постоянного тока;
- 2 - переменного тока;
- Х - условное обозначение реле на максимальное время срабатывания: 5 - 30 с; 6 - 30 min.
- Х - условные номера конструктивной разработки (0, 5);
- Х4 - климатическое исполнение (УХЛ, О) и категория размещения (4) по ГОСТ 15150-69.
-
