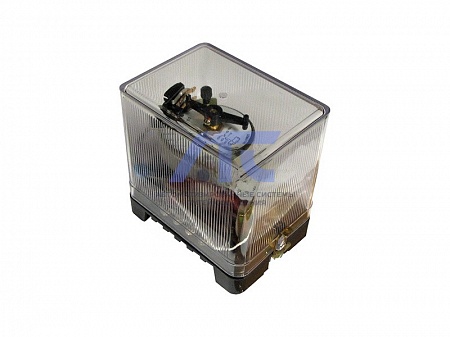

Реле времени с часовым механизмом РВ 124
предназначено для использования в схемах релейной защиты на постоянном токе в качестве вспомогательного элемента для получения регулируемой выдержки времени.Условия эксплуатации
- Климатическое исполнение УХЛ или О, категория размещения «4» по ГОСТ 15150-69.
- Диапазон рабочих температур окружающего воздуха от минус 30 до плюс 55°С для исполнения УХЛ4 и от минус 10 до плюс 55°С для исполнения О4.
- Группа механического исполнения М39 по ГОСТ 17516.1-90, при этом реле должны быть также устойчивыми к воздействию многократных ударов с ускорением 3g, длительностью удара от 2 до 20 мс.
- Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников - IP00 по ГОСТ 14255-69.
Технические сведения
| Тип реле | Пределы регулировок времени, с | Род тока | Термическая устойчивость | Количество контактов | Потребляемая мощность при Uн, не более | Номинальное напряжение, В |
|---|---|---|---|---|---|---|
| РВ 124 | 0,25-3,5 | постоянный | 110% номинального напряжения 2 min | Один контакт (замыкающий), срабатывающий с выдержкой времени при подаче напряжения питания и один переключающий контакт мгновенного действия | 30 Вт | 24; 48; 110; 220 |
| Наименование параметра | Значение |
|---|---|
| Напряжение срабатывания, %, не более | |
| - климатического исполнения УХЛ4 | 70 |
| - климатического исполнения О4 | 80 |
| Абсолютная величина разброса времени срабатывания реле, с, не более: | |
| - в реле с пределами уставок от 0,1 до 1,3 с | 0,06 |
| - в реле с пределами уставок от 0,25 до 3,5 с | 0,12 |
| - в реле с пределами уставок от 0,5 до 9 с | 0,34 |
| - в реле с пределами уставок от 1 до 20 s | 1,0 |
| Время срабатывания контакта мгновенного действия, с, не более | 0,08 |
| Время возврата подвижных частей в исходное положение, с, не более | 0,15 |
| Время замкнутого состояния скользящих контактов (при срабатывании реле), c | |
| - в реле с пределами уставок от 0,1 до 1,3 c | 0,05-0,12 |
| - в реле с пределами уставок от 0,25 до 3,5 s | 0,1-0,4 |
| - в реле с пределами уставок от 0,5 до 9 c | 0,25-0,75 |
| - в реле с пределами уставок от 1 до 20 c | 0,6-1,6 |
| Коммутационная способность контактов реле (кроме скользящего) при напряжении от 24 до 250В: | |
|
- в цепи постоянного тока с постоянной времени индуктивной нагрузки не более 0,005 s и токе не более 1А, Вт |
100 |
|
- в цепи переменного тока с коэффициентом мощности не менее 0,4 и токе не более 5А, ВА |
400 |
|
- в цепи переменного тока с коэффициентом мощности не менее 0,5 и токе не более 5А, ВА |
500 |
| Длительно допустимый ток через контакты в замкнутом состоянии, А: | |
| - с выдержкой времени | 5 |
| - мгновенного действия | 3 |
|
Скользящие контакты могут замыкать цепи постоянного или переменного тока с указанной выше соответствующей мощностью |
|
| Коммутационная износостойкость, циклы ВО | 3 000 |
| Механическая износостойкость, циклы ВО | 5 000 |
|
Конструктивное исполнение по способу присоединения внешних проводников |
переднее, заднее (винтом или шпилькой) |
|
Габаритные размеры выпрямительного устройства ВУ200, мм, не более |
67х128х110 |
| Габаритные размеры реле, мм, не более | 98х147х137 |
| Масса реле, кг, не более | 1,5 |
| Масса выпрямительного устройства ВУ 200, кг, не более | 0,5 |
Конструкция
Механизм реле встроен в прямоугольный корпус, состоящий из цоколя и кожуха.
Структура условного обозначения
На типоисполнения реле для цепей напряжения постоянного и переменного однофазного тока:
РВ - Х - Х - Х - Х4
- РВ - реле времени;
- Х - цифры - условное обозначение цепей напряжения (1 - постоянного тока, 2 - переменного тока);
- Х - цифры - условное обозначение реле на максимальное время срабатывания (1 - 1,3 с; 2 - 3,5 с; 3 - 9 с; 4 - 20 с);
- Х - условные номера конструктивной разработки (2, 3, 4, 5, 7, 8);
- Х4 - климатическое исполнение (УХЛ, 0) и категория размещения (4) по ГОСТ 15150-69 и ГОСТ 15543.1-89.
На типоисполнения реле для цепей напряжения переменного трехфазного тока:
РВ - Х - Х - 5 - К - Х4 с ВУ 20Х - Х4
- РВ - реле времени;
- Х - цифры - условное обозначение цепей напряжения (1 - постоянного тока, 2 - переменного тока);
- Х - цифры - условное обозначение реле на максимальное время срабатывания (1 - 1,3 с; 2 - 3,5 с; 3 - 9 с; 4 - 20 с);
- 5 - условные номера конструктивной разработки;
- К - комплектно (с выпрямительным устройством);
- Х4 - климатическое исполнение (УХЛ, 0) и категория размещения (4) по ГОСТ 15150-69 и ГОСТ 15543.1-89;
- ВУ - выпрямительное устройство;
- 20Х - условные номера конструктивной разработки;
- Х4 - климатическое исполнение (УХЛ, 0) и категория размещения (4) по ГОСТ 15150-69 и ГОСТ 15543.1-89.
-
