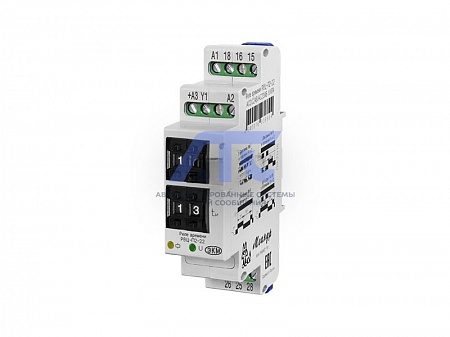

Реле времени РВЦ-П2-22
Реле времени РВЦ-П2-22 циклическое с 4 диаграммами и внешнем запуском в корпусе 22мм
предназначено для коммутации электрических цепей с предварительно установленными выдержками времени (паузы и импул...
Подробности
Реле времени РВЦ-П2-22 циклическое с 4 диаграммами и внешнем запуском в корпусе 22мм
предназначено для коммутации электрических цепей с предварительно установленными выдержками времени (паузы и импульса).Технические характеристики
| Параметр | Ед.изм. | РВЦ-П2-22 |
|---|---|---|
| Напряжение питания | В | АСDC24 ± 10%, AC230 ± 10% |
| Диапазоны выдержки времени импульса и паузы | 0,1-9,9 с, 1-99 с, 10-990 с, 0,1-9,9 мин, 1-99 мин, 10-990 мин, 0,1-9,9 ч, 1-99 ч | |
| Погрешность отсчета выдержки времени, не более | % | 2 |
| Время готовности, не более | с | 0,15 |
| Время повторной готовности, не более | с | 0,1 |
| Время воздействия управляющего сигнала, не менее | с | 0,05 |
| Диаграммы работы | 7, 8, 9 ,10 | |
| Максимальное коммутируемое напряжение | В | 400 |
| Максимальный коммутируемый ток: АС250В 50Гц (АС1)/DC30В (DC1) | А | 3 |
| Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1) | ВА/Вт | 750/90 |
| Ток всех групп суммарный, максимальный1 (240В АС1 50Гц) / (30В DC1) | 4.5 | |
| Максимальное напряжение между цепями питания и контактами реле | В | АС2000 (50 Гц - 1 мин) |
| Потребляемая мощность, не более | ВА | 2 |
| Механическая износостойкость, не менее | циклов | 10х106 |
| Электрическая износостойкость, не менее | циклов | 100 000 |
| Количество и тип контактов | 2 переключающие группы | |
| Диапазон рабочих температур | °С | -10....+55 |
| Температура хранения | °С | -40...+70 |
| Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) | уровень 3 (2кВ/5кГц) | |
| Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) | уровень 3 (2кВ А1-А2-+А3) | |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | УХЛ4 | |
| Степень защиты реле по корпусу / по клеммам | IP40/IP20 | |
| Степень загрязнения в соответствии с ГОСТ 9920-89 | 2 | |
| Относительная влажность воздуха | % | до 80 (при 25°С) |
| Высота над уровнем моря | м | до 2 000 |
| Рабочее положение в пространстве | произвольное | |
| Режим работы | непрерывный | |
| Габаритные размеры | мм | 22х93х62 |
| Масса | кг | 0,09 |
-
