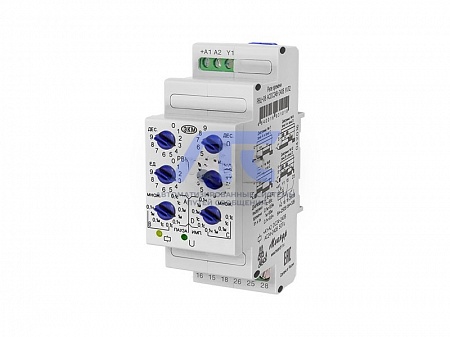

Реле времени РВЦ-08
Реле времени РВЦ-08, исполнения УХЛ2
предназначено для коммутации электрических цепей с предварительно уста...
Подробности
Реле времени РВЦ-08, исполнения УХЛ2
предназначено для коммутации электрических цепей с предварительно установленными выдержками времени (паузы и импульса). Реле используется в системах автоматики как комплектующее изделие.Технические характеристики
| Параметр | Ед.изм. | РВЦ-08 |
|---|---|---|
| Напряжение питания | В | АСDC24-240 |
| Диапазоны выдержки времени паузы и импульса |
0,1-9,9 с, 1-99 с, 0,1-9,9 мин, 1-99 мин, 0,1-9,9 ч |
|
| Погрешность установки выдержки времени, не более | % | 10 |
| Погрешность отсчета выдержки времени, не более | % | 2 |
| Время готовности, не более | с | 0,15 |
| Время повторной готовности, не более | с | 0,1 |
| Время воздействия управляющего сигнала, не менее | с | 0,05 |
| Диаграммы работы | 7, 8, 9 и 10 | |
| Количество и тип контактов | 2 переключающие группы | |
|
Максимальный коммутируемый ток: АС250В, 50Гц (АС1)/DC30В (DC1) |
А | 8 |
|
Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1) |
ВА/Вт | 2000/240 |
|
Максимальное напряжение между цепями питания и контактами реле |
В | АС2000 (50 Гц - 1 мин) |
| Потребляемая мощность, не более | ВА | 2 |
| Механическая износостойкость, не менее | циклов | 10х106 |
| Электрическая износостойкость, не менее | циклов | 100 000 |
| Диапазон рабочих температур (по исполнениям) | °C |
-40...+55 (УХЛ2) |
| Температура хранения | °C | -40....+70 |
|
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) |
уровень 3 (2кВ/5кГц) | |
|
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) |
уровень 3 (2кВ А1-А2) | |
|
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата) |
УХЛ2 | |
| Степень защиты по корпусу/по клеммам по ГОСТ 14254-96 | IP40/IP20 | |
| Степень загрязнения в соответствии с ГОСТ 9920-89 | 2 | |
| Относительная влажность воздуха | % | до 80 (при 25°С) |
| Высота над уровнем моря | м | до 2 000 |
| Рабочее положение в пространстве | произвольное | |
| Режим работы | круглосуточный | |
| Габаритные размеры | мм | 35х90х63 |
| Масса, не более | кг | 0,101 |
-
