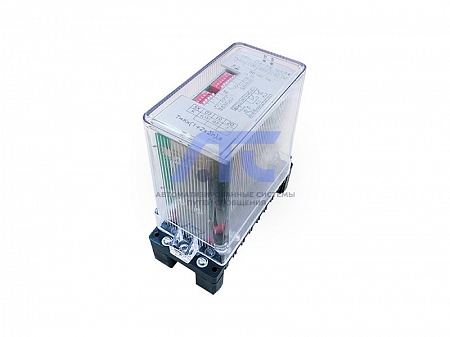

Реле времени РВм-03
Реле времени РВм-03 (выдержка на возврат)
предназначено для применения в схемах релейной защиты и автоматики ...
Подробности
Реле времени РВм-03 (выдержка на возврат)
предназначено для применения в схемах релейной защиты и автоматики энергетических систем и в промышленной аппаратуре различного назначения для получения выдержек времени на возврат после отключения напряжения питания переменного тока.Реле используются в устройствах, от которых требуется повышенная устойчивость к механическим воздействиям.
Условия эксплуатации
- Климатическое исполнение УХЛ, категория размещения (1; 4) по ГОСТ 15150.
- Высота над уровнем моря не более 2000 м.
- Диапазон рабочих (предельных) температур окружающего воздуха от минус 40°C до плюс 55°C.
- Верхнее значение относительной влажности: для УХЛ4 80% при 25°C.
- Степень защиты по ГОСТ 14254 для оболочки реле IP40.
- Степень защиты по ГОСТ 14255 для выводов присоединения внешних проводников IP00.
Основные параметры
| Параметр | Значение |
|---|---|
| Номинальное напряжение переменного тока частотой 50 Гц, В | 100, 127, 220, 380 |
| Длительно допустимое напряжение, В | 1,1 Uном |
| Диапазон регулировки выдержки времени, с | |
| - исполнение 3 | от 0,15 до 3,0 |
| - исполнение 10 | от 0,5 до 10,0 |
| - исполнение 20 | от 1,0 до 20,0 |
| Время повторной готовности, с | 0,1 |
|
Время замыкания замыкающего контакта без нормируемой выдержки времени, с, не более |
0,03 |
|
Дискретность регулирования уставки от максимальной уставки номинального диапазона, % не более |
2,5 |
| Средняя основная погрешность, выраженная в % от уставки | |
| - исполнение 3 | а=3,0; b=0,8 |
| - исполнение 10 | а=3,0; b=0,6 |
| - исполнение 20 | а=3,0; b=0,5 |
| Класс точности | |
| - исполнение 3 | 3,0/0,8 |
| - исполнение 10 | 3,0/0,6 |
| - исполнение 20 | 3,0/0,5 |
| Исполнительные контакты: | |
| - переключающий без выдержки времени (мгновенный) (KL1) | 1 |
|
- размыкающий с первой выдержкой времени на замыкание после снятия напряжения питания (KL2) |
1 |
|
- размыкающий со второй выдержкой времени на замыкание после снятия напряжения питания (KL3) |
1 |
| Мощность, потребляемая реле при Uном, ВА, не более | 3,0 |
| Коммутационная способность контактов реле: | |
|
- при напряжении от 24 до 250В в цепях постоянного тока с постоянной времени индуктивной нагрузки не более 0,3 с, при токе до 1A, Вт |
48 |
|
- в цепях переменного тока с коэффициентом мощности не менее 0,3, при токе до 6A, ВА |
750 |
| Коммутационная износостойкость, циклы ВО, не менее | 10 000 |
| Механическая износостойкость, циклы ВО, не менее | 30 000 000 |
| Габаритные размеры, мм | |
| - в корпусе на базе основания СУРА-1 | 79х152х150 |
| - в корпусе на базе основания СУРА-2 | 65х138х147 |
| Масса реле, кг, не более | 1,2 |
Конструкция
Элементы схемы установлены на печатной плате, которые размещены внутри корпуса, состоящего из основания и съемного прозрачного кожуха.
На лицевой панели указана упрощенная схема подключения реле.
Структура условного обозначения
РВм - 03 - Х - Х- Х- УХЛ4
- РВм - реле статическое времени; м-модернизированное;
- 01 - типоисполнение реле;
- Х - максимальная выдержка времени с: 3, 10, 20;
- Х - напряжение управления (питания) постоянного или переменного тока: 100, 127, 220, 380;
- Х - вид присоединения внешних проводников:
- 1 - переднее присоединение с винтовыми зажимами;
- 5 - заднее присоединение с винтовыми зажимами.
- УХЛ4 - климатическое исполнение УХЛ, категория размещения 4 по ГОСТ 15150.
-
