Реле времени РВм-01

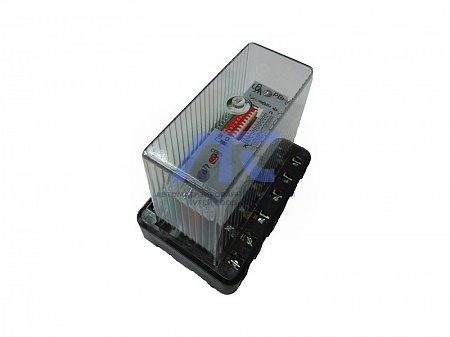

Реле времени РВм-01 (выдержка на срабатывание)

предназначено для применения в схемах релейной защиты и автоматики энергетических систем и в промышленной аппаратуре различного назначения для получения выдержек времени при включении реле под напряжение. Реле используются в устройствах, от которых требуется повышенная устойчивость к механическим воздействиям.

Условия эксплуатации

• Климатическое исполнение УХЛ, категория размещения (1; 4) по ГОСТ 15150.
• Высота над уровнем моря не более 2000 м.
• Диапазон рабочих (предельных) температур окружающего воздуха от минус 40°C до плюс 55°C.
• Верхнее значение относительной влажности: для УХЛ4 80% при 25°C.
• Степень защиты по ГОСТ 14254 для оболочки реле IP40.
• Степень защиты по ГОСТ 14255 для выводов присоединения внешних проводников IP00.

Основные параметры

Параметр	Значение
Номинальное напряжение питания постоянного тока, В	48, 60, 110, 220
Номинальное напряжение питания переменного тока частотой 50 Гц	100, 127, 220, 380* * - с внешним балластным сопротивлением
Диапазон регулировки выдержки времени, с	от 0,1 до 5,0 от 0,1 до 50
Дискретность регулирования для исполнения до 5,0 с	0,01 с
Дискретность регулирования для исполнения до 50,0 с	0,01 c
Средняя основная погрешность, выраженная в % от уставки	от 0,1 до 5,0 от 0,1 до 50
Время возврата на постоянном и переменном токе, с	от 0,1 до 5,0 от 0,1 до 50
Время повторной готовности на постоянном и переменном токе, с	от 0,1 до 5,0 от 0,1 до 50
Количество переключающих контактов	2
Мощность, потребляемая реле при постоянном токе при Uном	48 В - 2,5 Вт 60 В - 3,0 Вт 110 В - 5,0 Вт 220 В - 10,0 Вт
Мощность, потребляемая реле при переменном токе при Uном	100 В - 6,0 ВА 127 В - 7,0 ВА 220 В - 11,0 ВА 380 В - 20,0 ВА
Коммутационная способность контактов реле:
- при напряжении от 24 до 250В в цепях постоянного тока с постоянной времени индуктивной нагрузки не более 0,3 с, при токе до 1 A, Вт	48
- в цепях переменного тока с коэффициентом мощности не менее 0,3, при токе до 6A, ВА	750
Коммутационная износостойкость, циклы ВО, не менее	10 000
Механическая износостойкость, циклы ВО, не менее	30 000 000
Габаритные размеры, мм
- в корпусе на базе основания ОР002	74х109х97,5
- в корпусе на базе основания ОР003	67х128х100
- в корпусе на базе основания СУРА-1	79х152х150
- в корпусе на базе основания СУРА-2	65х138х150
Масса реле, кг, не более
- в корпусе на базе основания ОР002	0,2
- в корпусе на базе основания ОР003	0,5
- в корпусе на базе основания СУРА-1	0,9
- в корпусе на базе основания СУРА-2	0,5

Конструкция

Элементы схемы установлены на печатной плате, которые размещены внутри корпуса, состоящего из основания и съемного прозрачного кожуха. На лицевой панели указана упрощенная схема подключения реле.

Для исполнения на 380В снаружи корпуса размещается выносной резистор (входит в комплект поставки).

Для исполнения на базе основания ОР002 имеется возможность установки реле на DIN рейку типа TS35 (шириной 35 мм).

Структура условного обозначения

РВм - 01 - Х - Х- Х- УХЛ4

• РВм - реле статическое времени; м-модернизированное;
• 01 - типоисполнение реле;
• Х - максимальная выдержка времени с:
  • 5 c
  • 50 c
• Х - напряжение управления (питания) постоянного или переменного тока: 24В; 48В; 60В; 100В; 110В; 127В; 220В; 380В;
• Х - вид присоединения внешних проводников:
  • 1 - переднее присоединение с винтовыми зажимами;
  • 3 - заднее присоединение шпилькой (только для исполнения на базе основания ОР003);
  • 5 - заднее присоединение с винтовыми зажимами.
• УХЛ4 - климатическое исполнение УХЛ, категория размещения 4 по ГОСТ 15150.
