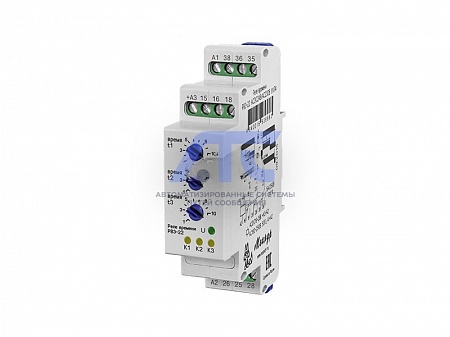

Реле времени РВ3-22
Реле времени РВ3-22 универсальное, с 3мя независимыми уставками времени способными работать, каждая по своей д...
Подробности
Реле времени РВ3-22 универсальное, с 3мя независимыми уставками времени способными работать, каждая по своей диаграмме в корпусе 22мм
предназначено для коммутации электрических цепей (до трёх независимых цепей К1, К2, К3) с предварительно установленными выдержками времени t1, t2 и t3 для применения в схемах автоматики как комплектующее изделие. Реле можно использовать взамен реле ВЛ-56, ВС-43 и др.Технические характеристики
| Параметр | Ед.изм. | РВ3-22 ACDC24В/AC230В |
|---|---|---|
| Напряжение питания | В | АСDC24/AC230 ± 10% |
| Диапазоны выдержек времени | 1-10 с, 3-30 с, 10-100 с, 1-10 мин, 3-30 мин, 10-100 мин, 1-10 ч, 3-30 ч | |
| Погрешность установки выдержки времени, не более | % | 10 |
| Погрешность отсчёта выдержки времени, не более | % | 2 |
| Время готовности, не более | с | 0,15 |
| Время повторной готовности, не более | с | 0,1 |
| Диаграмма работы | 1, 2, цикл + мк | |
| Максимальный коммутируемый ток: АС250В 50Гц (АС1)/DC30В (DC1) | А | 3 |
| Ммаксимальное коммутируемое напряжение | В | 400 |
| Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1) | ВА/Вт | 1250/150 |
| Максимальное напряжение между цепями питания и контактами реле | В | АС2000 (50 Гц - 1 мин) |
| Потребляемая мощность | ВА | 2 |
| Механическая износостойкость, не менее | циклов | 10x106 |
| Электрическая износостойкость, не менее | циклов | 10 000 |
| Количество и тип контактов | 3 переключающие группы | |
| Диапазон рабочих температур (по исполнениям) | °C |
-25...+55 (УХЛ4) -40...+55 (УХЛ2) |
| Температура хранения | °C | -40...+70 |
| Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) | уровень 3 (2кВ/5кГц) | |
| Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) | уровень 3 (2кВ А1-А2) | |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | УХЛ4 или УХЛ2 | |
| Степень защиты по корпусу/по клеммам | IP40/IP20 | |
| Степень загрязнения в соответствии с ГОСТ 9920-89 | 2 | |
| Относительная влажность воздуха | % | до 80 (при 25°С) |
| Высота над уровнем моря | м | 2 000 |
| Рабочее положение в пространстве | произвольное | |
| Режим работы | круглосуточный | |
| Габаритные размеры | мм | 22х93х62 |
| Масса | кг | 0,095 |
-
