Реле времени РСВм-01-1
предназначены для применения в схемах релейной защиты и автоматики энергетических систем и в промышленной аппаратуре различного назначения для получения выдержек времени при включении реле под напряжение.Реле используются в устройствах, от которых требуется повышенная устойчивость к механическим воздействиям.
Условия эксплуатации
- Климатическое исполнение УХЛ, категория размещения (1; 4) по ГОСТ 15150.
- Высота над уровнем моря не более 2000 м.
- Диапазон рабочих (предельных) температур окружающего воздуха от минус 40°C до плюс 55°C.
- Верхнее значение относительной влажности: для УХЛ4 80% при 25°C.
- Степень защиты по ГОСТ 14254 для оболочки реле IP40.
- Степень защиты по ГОСТ 14255 для выводов присоединения внешних проводников IP00.
Технические характеристики
| Параметр | Значение |
|---|---|
| Управляющее воздействие | подача напряжения питания |
| Номин. напряжение постоянного тока, В | 24, 110, 220 |
| Номин. напряжение переменного тока, В |
100, 220, 380 * (* - с внешним балластным сопротивлением) |
| Выходные контакты: | |
| - замыкающий с выдержкой времени | 1 |
| - размыкающий с выдержкой времени | 1 |
| Пределы уставок | 0,075 с –5000 мин |
| Диапазоны регулирования уставок * | |
| 1 | (0,075 - 7,5) с, мин |
| 2 | (0,75 - 75) с, мин |
| 3 | (4 - 500) с, мин |
| 4 | (40 - 5000) с, мин |
| Дискретность регулирования уставки по диапазонам | |
| 1 | 0,0625 с, мин |
| 2 | 0,625 с, мин |
| 3 | 4 с, мин |
| 4 | 40 с, мин |
| Класс точности | 0,25 |
| Мощность, потребляемая реле при напряжении пост. тока, Вт, не более | |
| - при напряжении 24В | 2,0 |
| - при напряжении 110В | 2,5 |
| - при напряжении 220 В | 3,5 |
| Мощность, потребляемая реле при напряжении перем. тока, ВА, не более | |
| - при напряжении 100В | 5,0 |
| - при напряжении 220В | 7,0 |
| - при напряжении 380 В | 15,0 |
| Длительно допустимый ток контактов выходных органов не менее, А | 2,5 |
| Коммутационная способность контактов реле: | |
| - при напряжении от 24 до 250В в цепях постоянного тока с постоянной времени индуктивной нагрузки не более 0,3 с | 48 |
| - при токе до 1A, Вт в цепях переменного тока с коэффициентом мощности не менее 0,3, при токе до 6A, ВА | 750 |
| Механическая износостойкость, циклы ВО, не менее | 30 000 000 |
| Коммутационная износостойкость, циклы ВО, не менее | 10 000 |
| Габаритные размеры | |
| - в корпусе на базе основания ОР002 | 74х109х99,5 |
| - в корпусе на базе основания ОР003 | 88х138х118 |
| Масса реле, кг, не более | |
| - в корпусе на базе основания ОР001 | 0,2 |
| - в корпусе на базе основания ОР002 | 0,4 |
| - в корпусе на базе основания ОР003 | 0,6 |
| - в корпусе на базе основания СУРА-2 | 0,8 |

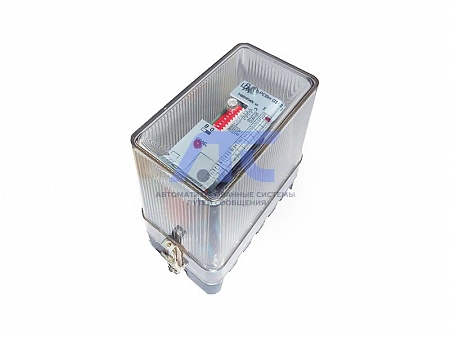

Конструктивное исполнение
Элементы схемы установлены на печатной плате, которые размещены внутри корпуса, состоящего из основания и съемного прозрачного кожуха. На лицевой панели указана упрощенная схема подключения реле.
Для исполнения на 380В снаружи корпуса размещается выносной резистор (входит в комплект поставки).
Для исполнения на базе оснований ОР001, ОР002 имеется возможность установки реле на DIN рейку типа TS35 (шириной 35 мм).
Структура условного обозначения
РСВм - 01 - Х - Х - Х - УХЛ4
- РСВм - реле статическое времени модернизированное.;
- 01 - порядковый номер разработки;
- X - обозначение модификации:
- 1 - одноцепное, 5000 мин, дискретность 1%;
- Х - номинальное напряжение питания:
- постоянного тока, В: 24, 110, 220;
- переменного тока, В: 100, 220, 380;
- X - вид присоединения внешних проводников:
- 1 - переднее присоединение с винтовыми зажимами;
- 3 - заднее присоединение шпилькой (только для исполнения на базе оснований ОР003, СУРА-2);
- 5 - заднее присоединение с винтовыми зажимами.
- УХЛ4 - климатическое исполнение УХЛ, категория размещения 4 по ГОСТ 15150.
-
