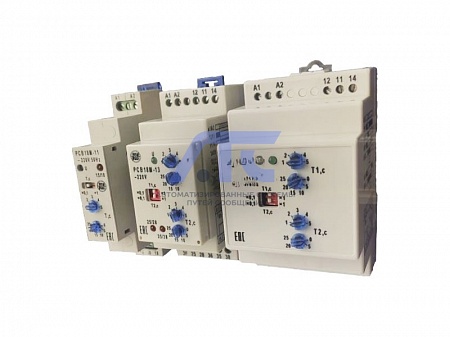

Реле времени РСВ18М-13
Реле времени РСВ18М-13
предназначено для получения выдержек времени в схемах автоматики и релейной защиты.Общие сведения
Реле соответствуют ТУ 3425-077-00216823-2001, согласованным с РАО «ЕЭС России».
Защита от влаги и пыли: реле по оболочке – IP30, выводов реле – IP20 по ГОСТ 14254.
Климатическое исполнение: УХЛ4 или О4 по ГОСТ 15150.
Условия эксплуатации
- Высота над уровнем моря: 2000 м, не более.
- Относительная влажность окружающего воздуха: до 80% при t = +25°C.
- Температура окружающего воздуха: -40...+55°С.
- Рабочее положение в пространстве произвольное.
- Вибрация мест крепления реле в диапазонах частот:
- от 5 до 15 Гц при ускорении З g;
- от 15 до 100 Гц с ускорением 1 g.
Масса: 0,15 кг, не более.
Устойчивость к электромагнитным помехам соответствует требованиям ГОСТ Р 51317.6.5
Технические характеристики
| Параметр | Значение |
|---|---|
| Выполняемая функция |
однокомандное с выдержкой на включение после включения напряжения питания |
| Количество контактов: | |
| мгновенного действия | 1 «п» |
| с выдержкой времени | 1 «п» |
| временно замыкающий (переключающий) с выдержкой | 1 «п» |
| Ном. напряжение питания, В | |
| постоянного тока | 24; 48; 110; 220 |
| переменного тока, 50 Гц | 100; 110; 127; 220; 380 |
| Диапазон выдержек времени, с | 0,1...30 с |
| Потребляемая мощность, Вт/ВА, не более | 5/5 |
| Заменяемые аналоги |
ВЛ-100А; РВ112; В128; РВ132; РВ142; РВ218; РВ228; РВ238; РВ248; ЭВ112; ЭВ122; ЭВ132; ЭВ142; ЭВ218; ЭВ228; ЭВ238; ЭВ248; РСВ14*; РСВ160*; РСВ260*; РВ-12(0); РСВ18-13 |
* По заказу потребителя производится поставка реле РСВ18М-13 (220 В постоянного тока, 100, 110, 127, 220, 380 В переменного тока, 50 Гц) с диапазоном выдержки времени 0,1-3 мин дискретно 0,1 мин и 1-30 мин дискретно 1 мин.
Напряжение несрабатывания реле РСВ18М-13 - 0,6 от номинального.
Наименьший рабочий ток, коммутируемый контактами при напряжении 24 В, составляет 0,03 А, а при напряжении 110 и 220 В - 0,01 А.
Выходные контакты реле обеспечивают коммутацию нагрузок с числом циклов коммутационной износостойкости и коммутационной способности, указанных в таблице ниже, и, в частности, обеспечивают коммутацию катушек пускателей на токи до 100 А.
| Род тока |
Характер нагрузки |
Категория применения по ГОСТ IEC 60947-5-1 |
Режим нормальных коммутаций | Режим редких коммутаций | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
Ном. рабочее напряжение, В |
Ток, А |
Частота коммутации, 1/ч, не более |
Коммутационная износостойкость циклов ВО, не менее |
Напряжение, В | Ток, А |
Число циклов оперирования, не менее |
|||||
| вкл | откл | вкл | откл | ||||||||
| переменный |
индуктивная cos φ ВКЛ ≥ 0,7 cos φ ОТКЛ ≥ 0,4 |
АС-15 |
24 110 220 380* |
5 4 3 1,5 |
0,5 0,4 0,3 0,15 |
500 | 1 000 000 |
26,4 121 242 418* |
8,8 6,6 5,5 1,7 |
8,8 6,6 5,5 1,7 |
50 |
| постоянный |
индуктивная τ ≤ 0,035 с |
DС-13 |
24 110 220 |
0,6 0,16 0,08 |
0,6 0,16 0,08 |
500 | 200 000 |
26,4 121 242 |
2,0 0,4 0,2 |
2,0 0,4 0,2 |
20 |
* Для режима коммутаций цепей нагрузок с номинальным напряжением 380 В следует использовать в реле только один замыкающий или только один размыкающий контакт в отдельности.
Номинальный рабочий ток, коммутированный контактами - 0,01 А при напряжении 24 В. Для режима редких коммутаций cos φ вкл = cos φ откл ≥ 0,7.
Крепление
Крепление реле производится при помощи 2-х защелок:
- на DIN-рейку 35 мм;
- винтами на панель.
Подсоединение внешних проводников – переднее, под зажимы с помощью винтов.
-
