Реле времени РСВ-21-1

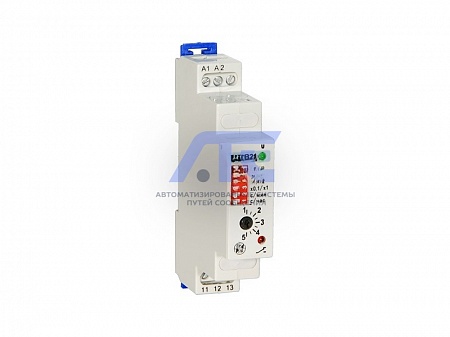

Реле времени РСВ-21-1 модульное многофункциональное

Многофункциональность, универсальность напряжения питания, а также широкий диапазон выдержек времени (от 0,1 с до 10 час) позволяют потребителям значительно сократить номенклатуру используемых реле. Реле выполнены в модульном корпусе, предназначенном для крепления на DIN-рейки 35 мм. Функционально и конструктивно могут быть использованы для замены реле производства фирм Telemecanique, Lovato, Finder, Moeller, Siemens, Phoenix-Contact и других.

Реле изготавливаются в климатическом исполнении УХЛ4 по ГОСТ 15150.

Условия эксплуатации

• высота над уровнем моря не более 2000 м;
• температура окружающего воздуха - от минус 40 до 55°С;
• относительная влажность окружающего воздуха - до 98% при температуре 25°С;
• вибрация мест крепления в диапазоне частот 10-100 Гц при ускорении 1g (группа условий эксплуатации М7 по ГОСТ 17516.1).

Реле по устойчивости к электромагнитным помехам соответствуют требованиям ГОСТ Р 51317.6.2-99.

Рабочее положение в пространстве - произвольное.

Реле соответствуют требованиям ГОСТ 22557 и техническим условиям ТУ 3425-126-00216823-2004.

Основные параметры

Реле выпускаются в двух исполнениях по номинальному напряжению питания:

• 110-220В постоянного, выпрямленного или переменного тока;
• 24В постоянного, выпрямленного или переменного тока.

Количество и вид контактов с выдержкой времени - 1 переключающий. Потребляемая мощность - не более 3 Вт (ВА).

Параметр	Положение переключателей режима
Выполняемая функция	Однокомандное с выдержкой на включение после включения напряжения питания	Однокомандное с выдержкой на отключение после включения напряжения питания	Циклическое с одинаковыми длительностями импульса и паузы(начиная с паузы)	Циклическое с одинаковыми длительностями импульса и паузы (начиная с импульса)
Диаграмма работы
Заменяемые (функционально) типы реле	ВЛ-15; ВЛ-16; ВЛ-18; ВЛ-38; ВЛ-43; ВЛ-45; ВЛ-64; ВС-33-1; РСВ15-1; ВЛ-67; РСВ15-4

Выдержки времени определяются выбором диапазона и положением аналогового регулятора. Диапазон выдержек времени устанавливается положением пере ключателей множителя в соответствии с таблицей ниже.

Установка диапазона выдержек времени

Диапазон выдержек времени, с	0,1...0,5	0,2...1	1...5	2...10
Множитель (на 1 секунду)	0,1	0,2	1	2
Положение переключателей
Диапазон выдержек времени, мин	0,1...0,5	0,2...1	1...5	2...10
Множитель (на 1 секунду)	0,1	0,2	1	2
Положение переключателей
Диапазон выдержек времени, мин	0,1...0,5	0,2...1	1...5	2...10
Множитель (на 1 секунду)	0,1	0,2	1	2
Положение переключателей

Наименьший коммутируемый ток контактов, А: 0,05 при напряжении 6В; 0,025 при напряжении 12В; 0,01 при напряжении 24В.

Нагрузки, коммутируемые контактами, и коммутационная износостойкость

Наименьший коммутируемый ток - 0,01А при напряжении 24В.

Краткое описание

Реле имеет полупроводниковые элементы для отсчета выдержки времени, выходное электромагнитное реле, являющееся исполнительным органом. Указанные элементы расположены в пластмассовом корпусе модульного типа. На передней панели реле расположены регуляторы уставок, переключатели функций и диапазонов выдержки времени, светодиодные индикаторы напряжения питания и состояния выходного реле.

Принцип действия реле поясняется схемами включения и диаграммами работы, приведенными в первой таблице. На диаграммах работ заштрихованная часть А1/А2 соответствует периоду времени (выдержки времени на диаграмме обозначены буквой t), в течение которого на зажимы А1 и А2 подано напряжение, закрашенная часть соответствует замкнутому состоянию, а незакрашенная - разомкнутому состоянию контактов.

Крепление

Крепление реле производится:

• на DIN-рейку 35 мм;
• винтами при помощи переходной пластины.

Подсоединение внешних проводников - переднее, под зажимы с помощью винтов МЗ.
