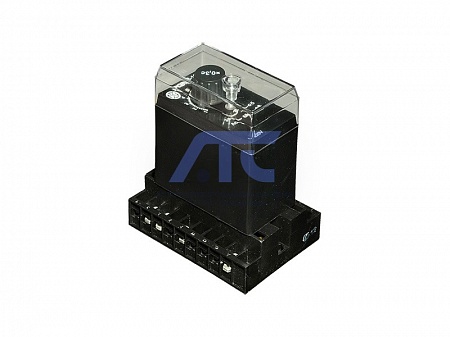

Реле времени РСВ 18-23
Реле времени РСВ 18-23
предназначены для получения выдержек времени в схемах автоматики и релейной защиты.Реле изготавливаются в климатическом исполнении УХЛ4 по ГОСТ 15150.
Условия эксплуатации
- высота над уровнем моря не более 2000 м;
- температура окружающего воздуха - от минус 40 до 55°С;
- относительная влажность окружающего воздуха - до 80% при температуре 25°С;
- вибрация мест крепления реле в диапазоне частот от 5 до 15 Гц при ускорении Зg и в диапазоне частот от 15 до 100 Гц с ускорением 1g (группа условий эксплуатации М7 по ГОСТ 17516.1).
Реле устойчивы к воздействию помех в соответствии с требованиями ГОСТ Р 51317.4.
Реле соответствуют ТУ 3425-077-00216823-2001, согласованным с РАО «ЕЭС России».
Основные параметры
| Параметр | Тип реле | |||
|---|---|---|---|---|
| РСВ18-11 | РСВ18-12 | РСВ18-13 | РСВ18-23 | |
| Выполняемая функция | однокомандное с выдержкой на включение после включения напряжения питания | однокомандное с выдержкой на включение после включения напряжения питания | однокомандное с выдержкой на включение после включения напряжения питания | с выдержкой на отключение |
| Количество и вид контактов: | ||||
| - мгновенного действия | 1«п» | 1«п» | 1«п» | |
| - с выдержкой времени | 1«з» | 1«з» | 1«з» | 1«п» |
| Номинальное напряжение питания, В | ||||
| - постоянного тока | 24; 48; 110; 220 | 24; 48; 110; 220 | 24; 48; 110; 220 | 110; 220 |
| - переменного тока, 50 Гц | 100; 110; 127; 220; 380 | 100; 110; 127; 220; 380 | 100; 110; 127; 220; 380 | 100; 110; 127; 220; 380 |
| Диапазон выдержек времени,с | 0.1...1; 0.3...3; 1...10; 3...30 | 0.1...1; 0.3...3; 1...10; 3...30 | 0.1...1; 0.3...3; 1...10; 3...30 | 0.1...1; 0.3...3; 1...10; 2...20 |
| Потребляемая мощность, Вт/ВА, не более | 5/5 | 5/5 | 5/5 | 5/5 |
| Заменяемые аналоги | РВ113; РВ127; РВ133; РВ143; ЭВ113; ЭВ123; ЭВ133; ЭВ143 | РВ114; РВ124; РВ134; РВ144; РВ217; РВ227; РВ237; РВ247; ЭВ114; ЭВ124; ЭВ134; ЭВ144; ЭВ217;ЭВ227;ЭВ237;ЭВ247; РВ-12(0) | РВ112; РВ128; РВ132; РВ142; РВ218; РВ228; РВ238; РВ248; ЭВ112; ЭВ122; ЭВ132; ЭВ142; ЭВ218; ЭВ228; ЭВ238; ЭВ248; РСВ14*;РСВ160*;РСВ260*; РВ-12(0) | РВ215; РВ225; РВ235; РВ245; ЭВ215; ЭВ225; ЭВ235; ЭВ245; РСВ255; ВЛ-55; ВЛ-71; ВЛ-79; ВЛ-103; РВ-19(0) |
* По заказу потребителя производиться поставка реле РСВ-18-13 (220В постоянного тока, 100, 110, 127, 220, 380В переменного тока, 50 Гц) с диапазоном выдержки времени 1-10 мин, 0,1-1 мин.
Напряжение несрабатывания реле РСВ18-23 с Uном=220 В постоянного тока и реле РСВ-18-11, РСВ-18-12, РСВ-18-13 - 0,6 от номинального.
Наименьший рабочий ток, коммутируемый контактами при напряжении 24В составляет 0,03А, а при напряжении 110 и 220 В - 0,01 А.
Технические данные
| Параметр | РСВ18 | РВ100, РВ200 |
|---|---|---|
| Потребляемая мощность, не более: | ||
| - постоянного тока, Вт | 5 | 15/30 (доб.сопр. зашунтировано/не зашунтировано) |
| - переменного тока, ВА | 5 | 20 |
| Коммутируемая мощность: | ||
| - постоянного тока ≤ 1А при τ ≤ 0,005 с, Вт | 50 | 100 |
| - переменного тока ≤ 5A при cos φ ≥ 0,4, ВА | 400 | 400 |
| - переменного тока ≤ 5A при cos φ ≥ 0,5, ВА | 500 | 500 |
| Коммутационная износостойкость, циклов ВО, не менее | 30 000 | 2 500 |
| Механическая износостойкость, циклов ВО, не менее | 100 000 | 5 000 |
| Разброс выдержки времени, %, не более | 3 |
(4,62-60) при 0,1...1,3 с (3,43-48) при 0,25...3,5 с (3,78-68) при 0,5...9 с (5-100) при 1...20 с |
| Масса, кг | от 0,16 до 0,26 | 1,5 |
| Габаритные размеры, мм | 63x110x85 |
98x137x147 (переднее присоед.); 116x137x157 (заднее присоед.) |
| Температура окружающей среды, °С | -40...55 | -30...40 |
Для удобства замены реле серий РВ100, РВ200 в типовых проектах, а также находящихся в эксплуатации предусмотрено специальное исполнение РСВ18-Р, установочные размеры и маркировка зажимов которого такие же, как и у реле РВ100, РВ200.
Реле РСВ18-Р поставляются с переходной пластиной для установки РСВ18 вместо заменяемого реле. Два отверстия с межосевым расстоянием 75 мм служат для крепления реле РСВ18 на пластине. Отверстия с межосевым расстоянием Н служат для крепления пластины вместе с реле к рейкам комплектного устройства. При заказе реле РСВ18-Р взамен аналогов (кроме РВ100, РВ200) должны быть указаны размеры переходной пластины Н и L.
Крепление
Присоединение внешних проводников - переднее либо заднее под зажимы с помощью винтов.
Реле может комплектоваться фиксатором для крепления реле на DIN-рейку 35 мм (присоединение внешних проводников реле - переднее, положение реле в пространстве - с поворотом на 90°).
-
