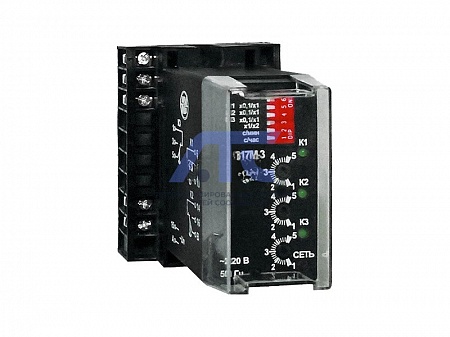

Реле времени РСВ 17М-4

Реле времени РСВ 17М-4

предназначено для коммутации электрических цепей с определенными, предварительно установленными выдержками времени и применяется в системах автоматики как комплектующее изделие.Реле времени РСВ17М в отличии от РСВ17 имеет меньшие габаритные размеры и массу, многодиапазонность выдержки времени и улучшенные характеристики выдержки времени в зависимости от изменения температуры окружающей среды.

Климатическое исполнение: УХЛ-04; 04 по ГОСТ 15150.

Условия эксплуатации

• Высота над уровнем моря не более 2000 м.
• Температура окружающего воздуха - от минус 40 до 55°C (для исполнения УХЛ4), от минус 10 до 55°C (для исполнения О4).
• Относительная влажность окружающего воздуха - 98% при температура 25°C (для УХЛ4), до 98% при температуре 35°C (для О4).
• Вибрация мест крепления реле в диапазоне частот 10-100 Гц при ускорении 1g (группа условия эксплуатации М7 ГОСТ 17516.1).
• Рабочее положение в пространстве - произвольное.
• Реле соответствует требованиям ГОСТ 2257 и ТУ 3425-063-00216823-98.

Технические характеристики

Выполняемая функция	Исполнение реле
	РСВ17М-4
Выполняемая функция	Однокомандные многоцепные с выдержкой времени на включение после включения напряжения питания
Кол-во и вид контактов
- с выдержкой времени	3«п» 1«п»
- мгновенного действия	3«п» 1«п»
Выдержки времени	0,1 c - 10 ч (с поддиапазонами 0,1 - 0,5 с; 0,2 - 1 c; 1 - 5 с; 2 - 10 с; 0,1 - 5 ч; 0,2 - 1 ч; 1 - 5 мин; 2 - 10 мин; 0,1 - 0,5 ч; 0,2 - 1 ч; 1 - 5 ч; 2 - 10 ч)
Типоисполнения по номинальному напряжению питания, В	постоянного тока 24, 110, 220 переменного тока 50 Гц: 110, 127, 220, 230, 240
Время повторной готовности, не более, с	0,2 c
Потребляемая мощность, Вт/ВА, не более	4/4,5
Заменяемые (функционально) типы реле времени	ВС-43-31...35, РСВ17-4

Технические сведения

Характер нагрузки	Максимальное напряжение, В	Коммутируемый ток, А		Коммутационная износостойкость, млн циклов ВО
		вкл	откл
индуктивная cos φ вкл ≥ 0,7 cos φ откл ≥ 0,4	24 110 220	5 4 3	0,5 0,4 0,3	1,0
индуктивная τ ≤ 0,035 c	24 110 220	0,6 0,16 0,08	0,6 0,16 0,08	0,2

Наименьший рабочий ток - 0,01А при напряжении 24В.

Способы крепления

Подсоединение внешних проводников - переднее под зажимы с помощью винтов. Реле может комплектоваться фиксатором для крепления на DIN-рейку 35 мм (присоединение внешних проводников реле - переднее, положение реле в пространстве - с поворотом на 90°).
