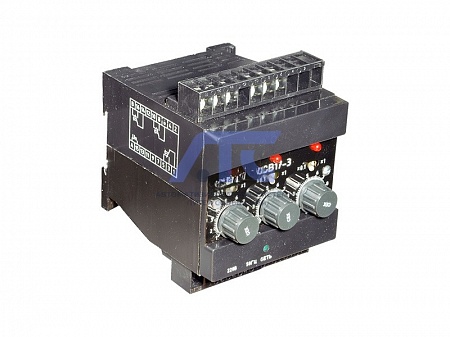

Реле времени РСВ-17
предназначено для коммутации электрических цепей с определенными, предварительно установленными выдержками времени и применяются в системах автоматики как комплектующие изделия.Реле изготавливаются в климатическом исполнении УХЛ4 по ГОСТ 15150.
Условия эксплуатации
- высота над уровнем моря не более 2000 м;
- температура окружающего воздуха - от минус 40 до 55°С;
- относительная влажность окружающего воздуха - до 80% при температуре 25°С;
- вибрация мест крепления в диапазоне частот 10-100 Гц при ускорении 1g (группа условий эксплуатации М7 по ГОСТ 17516.1).
Рабочее положение в пространстве - произвольное.
Реле соответствуют требованиям ГОСТ 22557 и техническим условиям ТУ 3425-063-00216823-98.
Основные параметры
| Параметр | Тип реле | |
|---|---|---|
| РСВ17-3 | РСВ17-4 | |
| Выполняемая функция |
Однокомандные многоцепные с выдержкой времени на включение после включения напряжения питания |
Однокомандные многоцепные с выдержкой времени на включение после включения напряжения питания |
| Количество и вид контактов: | ||
| - с выдержкой времени | 3«п» | 3«п» |
| 1«п» | ||
| выдержки времени |
0,1-10 (с поддиапазонами 0,1-1 и 1-10) с, мин, ч 1-100 (с поддиапазонами 1-10 и 10-100) с, мин |
0,1-10 (с поддиапазонами 0,1-1 и 1-10) с, мин, ч 1-100 (с поддиапазонами 1-10 и 10-100) с, мин |
| Типоисполнения по номинальному напряжению питания, В | ||
| - постоянного тока: | 24; 110; 220 | 24; 110; 220 |
| - переменного тока 50 Гц: | 110; 127; 220; 230; 240 | 110; 127; 220; 230; 240 |
| Время повторной готовности не более, с | 0,2 | 0,2 |
| Потребляемая мощность, Вт/ВА, не более | 10/25 | 10/25 |
|
Заменяемые (функционально) типы реле времени |
ВЛ-34; ВЛ-56; ВЛ-81; ВЛ-100; ВЛ-101; ВС10-31...38; РВ-15(0); РСВ-01-3; 2 реле РСВ-17-3 заменяют: ВС10-67; ВС10-62...68 |
ВС-43-31...35 |
Технические данные
|
Характер нагрузки |
Номинальное коммутируемое напряжение, В |
Коммутируемый ток, А |
Коммутационная износостойкость, млн циклов ВО |
|
|---|---|---|---|---|
| вкл | откл | |||
|
индуктивная cos φвкл ≥ 0,7 cos φоткл ≥ 0,4 |
24 110 220 |
5 4 3 |
0,5 0,4 0,3 |
1,0 |
|
индуктивная τ ≤ 0,035 с |
24 110 220 |
0,6 0,16 0,08 |
0,6 0,16 0,08 |
0,2 |
Наименьший коммутируемый ток - 0,01А при напряжении 24В.
Крепление
Подсоединение внешних проводников - переднее под зажимы с помощью винтов. Крепление реле с помощью двух винтов или с помощью защелки на DIN-рейку 35 мм.
-
