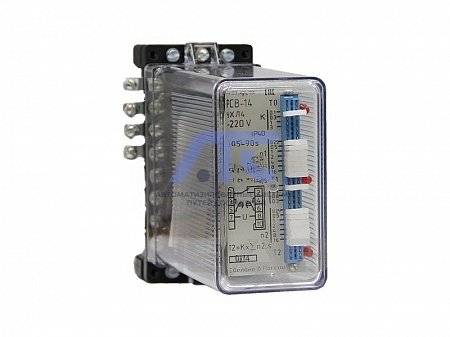

Реле времени РСВ 14
Реле времени РСВ 14 статическое с временно-замыкающим контактом
предназначено для применения в схемах устро...
Подробности
Реле времени РСВ 14 статическое с временно-замыкающим контактом
предназначено для применения в схемах устройств релейной защиты и системной автоматики электроэнергетических объектов.Условия эксплуатации
- Климатическое исполнение УХЛ или О, категория размещения «4» по ГОСТ 15150-69.
- Диапазон рабочих температур окружающего воздуха от минус 40 до плюс 55°С для исполнения УХЛ4 и от минус 10 до плюс 55°С для исполнения О4.
- Группа механического исполнения М40 по ГОСТ 17516.1-90, при этом вибрационные нагрузки в диапазоне частот от 5 до 15 Гц с ускорением 3g, в диапазоне частот от 16 до 100 Гц с ускорением 1g.
- Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников и вынесенных на внешнюю сторону цоколя резисторов - IP00 по ГОСТ 14255-69.
Основные параметры
|
Номинальный диапазон ступенчатого регулирования уставок выдержек времени (исполнение), c |
Род тока |
Номинальная частота переменного тока, Гц |
Номинальное напряжение питания, В |
|---|---|---|---|
| 0,05 - 90,0 | постоянный | - | 24 |
| 0,05 - 90,0 | постоянный | - | 48 |
| 0,05 - 90,0 | постоянный | - | 60 |
| 0,05 - 90,0 | постоянный | - | 110 |
| 0,05 - 90,0 | постоянный | - | 220 |
| 0,05 - 90,0 | переменный | 50 | 100 |
| 0,05 - 90,0 | переменный | 50 | 127 |
| 0,05 - 90,0 | переменный | 50 | 220 |
| 0,05 - 90,0 | переменный | 50 | 380* |
* Для применения в сети с напряжением 380В предназначено реле на 380В, при этом последовательно с реле должен быть включен внешний балластный резистор, поставка которого осуществляется комплектно.
Технические данные
| Параметр | Значение |
|---|---|
| Управляющее воздействие |
подача напряжения питания |
| Дискретность регулирования уставки в соответствующем диапазоне выдержек времени, с: | |
| - (0,05 - 3,0) | 0,025 |
| - (0,15 - 9,0) | 0,075 |
| - (0,5 – 30,0) | 0,25 |
| - (6,0 – 90,0) | 0,75 |
| Выходные контакты реле: | |
| - переключающий без выдержки времени (мгновенный) | 1 |
| - замыкающий с регулируемой выдержкой времени | 1 |
| - временно -замыкающий (проскальзывающий) | 1 |
| Цепи временно-замыкающего и замыкающего контактов реле | независимы |
| Время срабатывания мгновенного контакта, c, не более | 0,04 |
| Время замкнутого состояния временно-замыкающего контакта, c | (0,3 ± 0,15) |
| - c возможностью изменения на, c | (0,6 ± 0,15) или (0,9 ± 0,15) |
| Класс точности, а/в: | |
| - в диапазоне (0,05 - 3,0) c | 1,5/1,0 |
| - для остальных диапазонов выдержки времени | 1,5/ 0,25 |
| Длительно допустимый ток контактов, А | 2,5 |
|
Потребляемая мощность при номинальном напряжении питания (в зависимости от уровня напряжения): |
|
| - в цепи постоянного тока, Вт | 2 - 15 |
| - в цепи переменного тока, ВА | 9 - 30* |
| Коммутационная способность контактов выходного реле при напряжении от 24 до 250В: | |
|
- в цепях постоянного тока с постоянной времени индуктивной нагрузки не более 0,02 c, при токе до 0,23А , Вт |
50 |
|
- в цепях переменного тока с коэффициентом мощности не менее 0,4, при токе до 1А, ВА |
150 |
| Коммутационная износостойкость контактов реле при указанной нагрузке: | |
| - в цепях постоянного тока, циклы ВО | 100 000 |
| - в цепях переменного тока, циклы ВО | 200 000 |
|
Конструктивное исполнение по способу присоединения внешних проводников |
переднее, заднее (винтом) |
| Габаритные размеры, мм, не более | 66х138х181 |
| Масса реле, кг, не более | 0,8 |
Конструкция
Реле выполнено с использованием современной микроэлектронной базы. В выходных цепях установлены малогабаритные реле фирмы SCHRACK. Элементы схемы размещены на печатной плате. Реле выполнено в унифицированном корпусе «СУРА» I габарита несъемного исполнения.
Структура условного обозначения
РСВ 14 Х4
- РСВ - реле статическое времени;
- 14 - порядковый номер разработки;
- Х4 - климатическое исполнение (УХЛ, O) и категория размещения (4) по ГОСТ15150-69.
-
