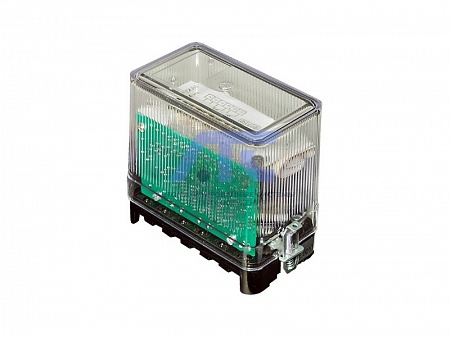

Реле времени РСВ-01-3
Реле времени РСВ-01-3 трехцепное статическое
предназначено для использования в промышленной аппаратуре разл...
Подробности
Реле времени РСВ-01-3 трехцепное статическое
предназначено для использования в промышленной аппаратуре различного назначения, для получения выдержек времени в схемах промышленной автоматики и релейной защиты.Условия эксплуатации
- Климатическое исполнение УХЛ или О, категория размещения «4» по ГОСТ 15150-69.
- Диапазон рабочих температур окружающего воздуха от -40 до +55°С для исполнения УХЛ4 и от -10 до +55°С для исполнения О4.
- Группа механического исполнения М40 по ГОСТ 17516.1-90, при этом вибрационные нагрузки в диапазоне частот от 5 до 15 Гц c ускорением 3g, в диапазоне частот от 16 до 100 Гц. с ускорением 1g.
- Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников - IP00 по ГОСТ 14255-69.
Технические данные
| Параметр | Значение |
|---|---|
| Управляющее воздействие | подача напряжения питания |
| Способ регулирования уставки | ступенчатый |
|
Дискретность регулирования уставки (по диапазонам регулирования) |
0,0625 с, мин (0,075 - 7,5) с, мин 0,625 с, мин (0,75 - 75) с, мин 4 с, мин (4 - 500) с, мин 40 c, мин (40 - 5000) с, мин |
| Класс точности, а/в | 1,0 / 0,25 |
| Выходные контакты |
1 переключающий в каждой из 3 цепей |
| Длительно допустимый ток контактов, А | 2,5 |
| Потребляемая мощность при напряжении: | |
| - постоянного тока 24В | 6,0 Вт |
| 110 В | 7,5 Вт |
| 220 В | 10,5 Вт |
| - переменного тока 110 В | 9,0 ВА |
| 220 В | 15 ВА |
| Коммутационная способность контактов реле при напряжении от 24 до 250 В | |
|
- в цепях постоянного тока с постоянной времени индуктивной нагрузки не более 0,02 с при токе до 1А, Вт |
30 |
|
- в цепях переменного тока с коэффициентом мощности не менее 0,4 при токе до 2А, ВА |
250 |
| Коммутационная износостойкость, циклы ВО | 1 000 000 |
|
Конструктивное исполнение по способу присоединения внешних проводников |
переднее, заднее (винтом) |
| Габаритные размеры, мм, не более | 66х138х181 |
| Масса реле, кг, не более | 0,8 |
Основные параметры
| Род тока |
Номинальная частота переменного тока, Гц |
Номинальный диапазон уставок выдержек времени, (диапазоны регулирования), с |
Номинальное напряжение питания, В |
|---|---|---|---|
| Постоянный | - |
0,075 с - 75 мин 4 с - 5000 мин |
24 110 220 |
| Переменный | 50 |
0,075 с - 75 мин 4 с - 5000 мин |
110 220 |
Конструкция
Реле выполнены с использованием современной микроэлектронной базы. Элементы схемы установлены на печатных платах. Реле размещены в унифицированных корпусах «СУРА» I габарита несъемного исполнения.
Структура условного обозначения
РСВ 01-Х Х4
- РСВ - реле статическое времени;
- 01 - порядковый номер разработки;
- Х - обозначение модификации:
- 3 - выдержка времени на включение, трехцепное, 80h, дискретность 1%, наличие параметра по напряжению срабатывания;
- Х4 - климатическое исполнение (УХЛ, 0) и категория размещения (4) по ГОСТ 15150-69.
-
