Реле времени РСВ-01-1
Реле времени РСВ-01-1 статические с выдержкой до 100 h
предназначено для использования в промышленной аппаратуре различного назначения, для получения выдержек времени в схемах промышленной автоматик...
Подробности
Реле времени РСВ-01-1 статические с выдержкой до 100 h
предназначено для использования в промышленной аппаратуре различного назначения, для получения выдержек времени в схемах промышленной автоматики и релейной защиты.Условия эксплуатации
- Климатическое исполнение УХЛ или О, категория размещения «4» по ГОСТ 15150-69.
- Диапазон рабочих температур окружающего воздуха от минус 40 до плюс 55°С для исполнения УХЛ4 и от минус 10 до плюс 55°С для исполнения О4.
- Группа механического исполнения М40 по ГОСТ 17516.1-90, при этом вибрационные нагрузки в диапазоне частот от 5 до 15 Гц с ускорением 3g, в диапазоне частот от 16 до 100 Гц с ускорением 1g.
- Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников - IP00 по ГОСТ 14255-69.
Основные параметры
| Наименование параметра | Значение |
|---|---|
| Номинальное напряжение питания, В | |
| - постоянного тока | 24, 110, 220 |
| - переменного тока | 110, 220 |
| Частота переменного тока, Гц | 50 |
| Номинальный диапазон уставок выдержки времени (диапазоны регулирования), с |
0,075 с - 75 мин (0,075 - 7,5) c (0,75 - 75) c (0,075 - 7,5) мин (0,75 - 75) мин 4 с - 5000 мин (4 500) с (40 - 5000) c (4 - 500) мин (40 - 5000) мин |
Технические данные
| Параметр | Значение |
|---|---|
| Дискретность регулирования уставки (по диапазонам регулирования): |
0,0625 с, мин - (0,075-7,5) с, мин 0,625 с, мин - (0,75-75) с, мин 4 с, мин - (4 - 500) с, мин 40 с, мин (40-5000) с, мин |
| Выходные контакты: | 1 замыкающий, 1 размыкающий |
| Управляющее воздействие | подача напряжения питания |
| Способ регулирования уставки | ступенчатый |
| Длительно допустимый ток контактов, А | 2,5 |
| Класс точности, а/в | 1,0/0,25 |
| Коммутационная способность контактов реле при напряжении от 24 до 250В: | |
| - в цепях постоянного тока с постоянной времени индуктивной нагрузки не более 0,02 с при токе до 1А, Вт | 30 |
| - в цепях переменного тока с коэффициентом мощности не менее 0,4 при токе до 2А, ВА | 250 |
| Коммутационная износостойкость, циклы ВО | 1 000 000 |
| Конструктивное исполнение по способу присоединения внешних проводников | переднее, заднее (винтом или шпилькой) |
| Габаритные размеры, мм, не более | 67х128х116 |
| Масса реле, кг, не более | 0,6 |
Потребляемая мощность
| Потребляемая мощность при напряжении | Реле типа РСВ-01-1 | |
|---|---|---|
| - постоянного тока | 24В | 2 Вт |
| - постоянного тока | 48В | |
| - постоянного тока | 60В | |
| - постоянного тока | 110В | 2,5 Вт |
| - постоянного тока | 220В | 3,5 Вт |
| - переменного тока | 100В | |
| - переменного тока | 110В | 3 ВА |
| - переменного тока | 127В | |
| - переменного тока | 220В | 5 ВА |
| - переменного тока | 380В | |
Типоисполнения
| Род тока | Номинальное напряжение, В | Диапазон уставок выдержек времени, c |
|---|---|---|
| Постоянный |
24 110 220 |
0,075 с - 75 мин 4 с - 5000 мин |
| Переменный |
110 220 |
0,075 с - 75 мин 4 с - 5000 мин |
Конструкция

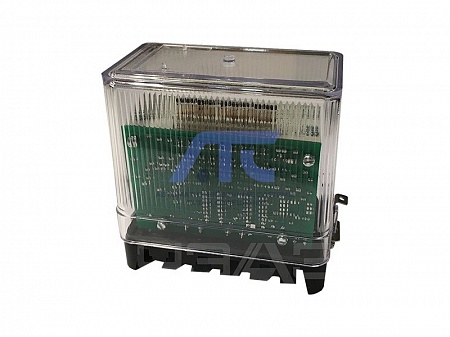

Реле выполнены с использованием современной микроэлектронной базы. Элементы схемы установлены на печатных платах, которые размещены внутри корпуса, состоящего из основания (цоколя) и съемного прозрачного кожуха
Структура условного обозначения
РСВ-01-Х Х4
- РСВ - реле статическое времени;
- 01 - порядковый номер разработки;
- Х - обозначение модификации:
- 1 - выдержка времени на включение, одноцепное 80h, дискретность 1%;
- Х4 - климатическое исполнение (УХЛ, 0) и категория размещения (4) по ГОСТ15150-69.
-
