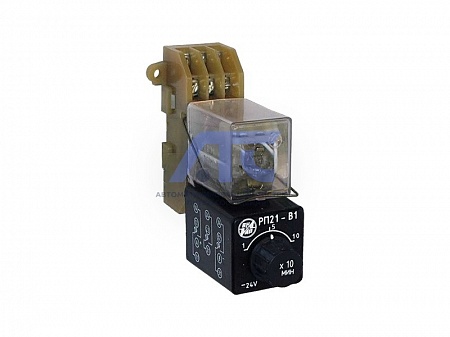

Реле времени РП21М-003В1
Реле времени РП21М-003В1
предназначено для коммутации электрических цепей с определенными, предварительно установленными выдержками времени. Реле изготавливается в климатическом исполнении...
Подробности
Реле времени РП21М-003В1
предназначено для коммутации электрических цепей с определенными, предварительно установленными выдержками времени. Реле изготавливается в климатическом исполнении УХЛ4 по ГОСТ 15150.Условия эксплуатации
- высота над уровнем моря не более 2000 м;
- температура окружающего воздуха - от минус 40 до 55°С;
- относительная влажность окружающего воздуха - до 80% при температуре 25°С;
- вибрация мест крепления в диапазоне частот 5-15 Гц при ускорении Зg и в диапазоне частот 10-100 Гц при ускорении 1g (группа условий эксплуатации М7 по ГОСТ 17516.1).
Реле обеспечивают вибро- и ударопрочность при механическом воздействии по группе М9 по ГОСТ 17516.1.
Реле соответствуют требованиям ГОСТ 22557 и техническим условиям ТУ16-523.593-80.
Технические характеристики
| Параметр | Значение параметра | ||
|---|---|---|---|
|
РП21М-003В1 |
|||
| Выполняемая функция |
однокомандные с выдержкой на включение после включения напряжения питания |
||
| Количество и вид контактов |
3 «п» |
||
| Диапазон выдержки времени | (0,1...1; 1 ...10; 3...30; 10...100) с; (1 ...10; 10...100) мин | ||
| Типоисполнения по номинальному напряжению питания, В | |||
| - постоянного тока | 12 (кроме РП21М-002В2); 24; 110; 220 (только у РП21М-002В2) | ||
| - переменного тока 50 Гц | 24; 36; 110; 127; 220 | ||
| Потребляемая мощность, Вт / ВА, не более |
4/5 |
||
| Заменяемые (функционально) типы реле времени |
РВП72-3121; РКВ11-33-11; РКВ11-43-11 |
||
Крепление
В зависимости от необходимого способа крепления, вида и способа присоединения внешних проводников реле могут поставляться:
- без розетки - крепление на панели при помощи двух винтов М4, с ламелями под пайку для заднего присоединения;
- с розеткой типа 2 - крепление реле на DIN-рейку, с винтовыми зажимами для переднего присоединения проводников;
- с розеткой типа 3 - с помощью двух винтов М4, с винтовыми зажимами для переднего присоединения проводников.
-
