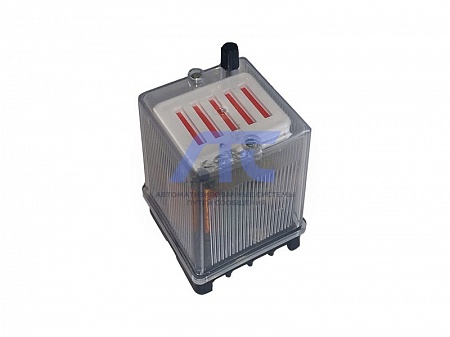

Указательное реле УР-21-1/0,1

Указательное реле УР-21-1/0,1

предназначены для применения в схемах релейной защиты и автоматики энергетических систем и в промышленной аппаратуре различного назначения в качестве указателя действия схем в цепях постоянного и переменного тока.

Реле используются в устройствах, от которых требуются повышенная устойчивость к механическим воздействиям.

Условия эксплуатации

• Климатическое исполнение УХЛ, категория размещения (1;4) по ГОСТ 15150.
• Высота над уровнем моря не более 2000 м.
• Диапазон рабочих (предельных) температур окружающего воздуха от минус 40°C до плюс 55°C.
• Верхнее значение относительной влажности: для УХЛ4 80% при 25°C.
• Степень защиты по ГОСТ 14254 для оболочки реле IP40.
• Степень защиты по ГОСТ 14255 для выводов присоединения внешних проводников IP00.

Технические характеристики

Параметр	Значение
Напряжения срабатывания реле, В:
- постоянный ток	24;48;110;220
- переменный ток	110;220
Ток срабатывания реле, А:
- постоянный ток	0,06; 0,01; 0,016; 0,025; 0,05; 0,06; 0,08; 0,1; 0,16; 0,25; 0,4; 0,5; 1;2; 2,5; 4
- переменный ток	0,025; 0,05; 0,08; 0,1; 0,16; 0,25; 0,4; 0,5; 1; 2,5
Потребляемая мощность реле, не более:
- при постоянном токе, Вт	2,6
- при переменном токе, ВА	5
Время срабатывания контактов без самовозврата, мс не более	17
Время срабатывания переключающихся контактов без самовозврата, мс не более	30
Мощность нагрузки (ток до 3А, напряжение от 12 до 250В), коммутируемая контактами без самовозврата реле:
- в цепях постоянного тока, Вт	60
- в цепях переменного тока, ВА	220
Время срабатывания контакта с самовозвратом, мс не более	15
Мощность активной нагрузки (ток от 0,001-0,5А, напряжение 0,1-100В) коммутируемая контактом с самовозвратом реле, Вт	6
Коммутационная износостойкость контактов без самовозврата с нагрузкой, циклы ВО, не менее	10 000
Механическая износостойкость реле, циклы ВО, не менее	20 000
Габаритные размер при заднем присоединении не более, мм	66х66х101
Масса не более, кг	0,5

Основные параметры реле серии УР-21 (постоянный ток)

Тип реле	Ном. I, А	Ном. U, В	I ср., А	U ср., В	Потребляемая мощность, не более	Длит-ый I, А	Длит-ое U, В
УР-21-1/0,1	0,1		0,1			0,3
