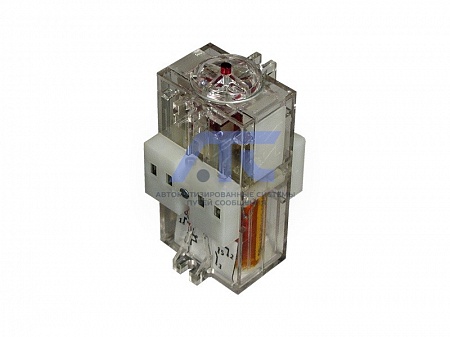

Реле указательные РЭУ11-20
Реле указательные РЭУ11-20
применяются для сигнализации аварийного состояния в цепях постоянного тока напряжением до 220В, переменного тока напряжением до 380В частоты 50 Гц и применяются в устройствах автоматики, в том числе сейсмостойких, в качестве комплектующих изделий.Условия эксплуатации
- Высота над уровнем моря до 4300 м.
- Диапазон рабочих температур от -50 до +55°С.
- Окружающая среда взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.
Технические характеристики
|
Типоисполнение реле |
Количество и вид контактов | ||
|---|---|---|---|
| Замыкающие |
Размыкающие без самовозврата |
||
| без самовозврата | с самовозвратом | ||
| РЭУ11-20 | 2 | 0 | 0 |
В зависимости от рода тока и вида включающей обмотки реле изготавливаются в исполнениях, приведенных ниже
|
Номинальное напряжение, В |
Номинальная частота, Гц |
Сопротивление обмотки, Ω | |
|---|---|---|---|
| активное | полное | ||
| 12 | - | 90…110 | - |
| 24 | - | 360…440 | - |
| 48 | - | 1 410…1 700 | - |
| 110 | - | 7 560…9 240 | - |
| 110 | 50 | 1 000 | 2 420 |
| 220 | - | 30 000…39 000 | - |
| 220 | 50 | 3 500 | 9 680 |
| 230 | 50/60 | 3 840 | 10 580 |
| 240 | 50 | 4 040 | 11 520 |
| 380 | 50 | 11 800 | 28 880 |
|
Номинальная сила тока, А |
Сопротивление обмотки, Ω | |
|---|---|---|
|
активное, для реле постоянного тока |
полное, для реле переменного тока 50 Гц |
|
| 0,006 | 6 400...7 000 | - |
| 0,010 | 1 950...2 290 | - |
| 0,016 | 824...936 | - |
| 0,025 | 340...400 | 3 200 |
| 0,050 | 88...98 | 3 200 |
| 0,060 | 55...62 | - |
| 0,080 | 28...39 | 312 |
| 0,10 | 17,3...19,9 | 200 |
| 0,16 | 6,5...7,3 | 78 |
| 0,25 | 2,74...3,1 | 32 |
| 0,40 | 1,1...1,24 | 12,5 |
| 0,50 | 0,6...0,7 | 8 |
| 1,0 | 0,17...0,21 | 2 |
| 2,5 | 0,03...0,035 | 0,32 |
| 4,0 | 0,015...0,0155 | - |
Мощность, потребляемая реле в холодном состоянии при номинальном напряжении или силе тока, и напряжение или сила тока срабатывания реле, измеренные в нормальных климатических условиях, не превышают величин, приведенных ниже.
| Род тока | постоянный | переменный | ||
|---|---|---|---|---|
| Реле с обмоткой | напряжения | тока | напряжения | тока |
| Потребляемая мощность | 1,75 Вт | 0,25 Вт | 5 ВА | 2 ВА |
| Напряжение или сила тока срабатывания | 0,7 Uном | 0,85 Iном | 0,8 Uном | 0,9 Iном |
| Номинальное напряжение цепей контактов без самовозврата | 24...220В | |||
| Длительно допустимая сила тока цепей контактов без самовозврата | не более 5А | |||
| Коммутируемая мощность | не более 6 Вт | |||
| Масса, кг, не более | 0,17 | |||
Способы крепления
Исполнение для утопленного крепления с задним присоединением монтажных проводов винтовыми зажимами.
Исполнение для выступающего крепления с передним присоединением монтажных проводов винтовыми зажимами.
Исполнение для выступающего или утопленного крепления с передним или задним присоединением монтажных проводов пайкой: I - разметка панели для утопленного крепления.
-
