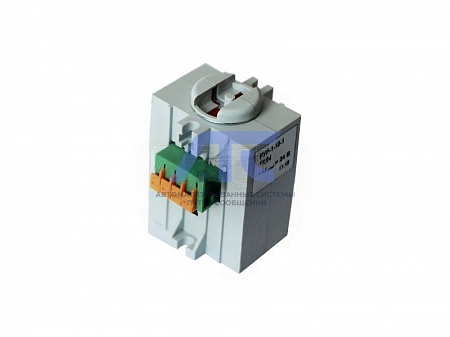

Реле указательное РУР-1-21
применяется для сигнализации аварийного состояния в цепях постоянного тока напряжением до 220В, переменного тока напряжением до 220В частоты 50Гц и применяются в устройствах автоматики, в том числе сейсмостойких, в качестве комплектующих изделий.Достоинства
- Реле РУР-1 с обмоткой напряжения выдерживают 1,1Uном, а с обмоткой тока длительно выдерживают трехкратный номинальный ток и десятикратный номинальный ток в течение 1 с;
- РУР-1 может заменить самые распространенные электромеханические указательные реле, такие как РЭПУ-12М, РЭУ-11 с теми же посадочными местами и способами крепления, реле РУ-21 и РУ-1 при применении переходных пластин;
- В отличие от других электромеханических указательных реле, при использовании реле РУР-1 исключены ложные срабатывания при ударных и вибрационных нагрузках, что значительно сокращает время обслуживания и положительно сказывается на статистике работы устройства РЗА в целом;
- Габаритные размеры намного меньше, чем у других электромеханических указательных реле.
Эксплуатация
- Реле (аналог указательного реле РУ-21) изготавливаются в климатическом исполнении УХЛ категории 4 по ГОСТ 15150-69 для России и поставок на экспорт в страны с умеренным климатом.
- Высота над уровнем моря не более 2000 м.
- Верхнее рабочее и предельное значение температуры окружающего воздуха плюс 55°C нижнее рабочее и предельное значение температуры окружающего воздуха минус 40°C (без выпадения росы и инея).
- Верхнее значение относительной влажности не более 80% при 25°C для вида климатического исполнения УХЛ4 (без конденсации влаги).
- Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих изоляцию и металлы.
- Величины механических воздействий не должны превышать: вибрационные нагрузки с максимальным ускорением 3g в диапазоне частот от 5 до 15 Гц и 1g в диапазоне частот от 16 до 100 Гц; многократные удары с длительностью удара от 2 до 20 мс и ускорением до 3g.
Типоисполнения
| Исполнения | Количество контактов | ||
|---|---|---|---|
| с ручным возвратом | с самовозвратом | ||
| замыкающий | размыкающий | ||
| РУР-1-21 | 2 | 0 | 1 |
Номинальные значения напряжений и токов включающей обмотки
| Реле с обмоткой напряжения | Реле с обмоткой тока | ||
|---|---|---|---|
| Uном, В | Fном, Гц | Iном пост. тока, А | Iном перем. тока, А |
| 12; 24; 48; 110; 220 | - |
0,006; 0,01; 0,016; 0,025; 0,05; 0,06; 0,08; 0,1; 0,16; 0,25; 0,4; 0,5; 1; 2,5; 4 |
0,006; 0,01; 0,016; 0,025; 0,05; 0,06; 0,08; 0,1; 0,16; 0,25; 0,4; 0,5; 1; 2,5** |
| 110; 220; 230* ;240* | 50 |
0,006; 0,01; 0,016; 0,025; 0,05; 0,06; 0,08; 0,1; 0,16; 0,25; 0,4; 0,5; 1; 2,5; 4 |
0,006; 0,01; 0,016; 0,025; 0,05; 0,06; 0,08; 0,1; 0,16; 0,25; 0,4; 0,5; 1; 2,5** |
| 220* ;230* | 60 |
0,006; 0,01; 0,016; 0,025; 0,05; 0,06; 0,08; 0,1; 0,16; 0,25; 0,4; 0,5; 1; 2,5; 4 |
0,006; 0,01; 0,016; 0,025; 0,05; 0,06; 0,08; 0,1; 0,16; 0,25; 0,4; 0,5; 1; 2,5** |
|
* - только для реле, изготавливаемых на экспорт ** - только исполнения реле с контактами с ручным возвратом |
|||
Напряжение (ток) срабатывания в (н.к.у.)
| Род тока | Реле с обмоткой | |
|---|---|---|
| Напряжения | Тока | |
| Постоянный | 0,7Uном | 0,85Iном |
| Переменный | 0,8Uном | 0,9Iном |
Потребляемая мощность
| Род тока | Постоянный | Переменный | ||
|---|---|---|---|---|
| Тип обмотки | Напряжения | Тока | Напряжения | Тока |
| Потребляемая мощность | 1,75 Вт | 0,35 Вт | 5 ВА | 2 ВА |
Коммутационная способность контактов
| Род тока |
Номинальное коммутационное напряжение, В |
Постоянная времени/коэффициент мощности цепи нагрузки |
Коммутационный ток, А |
|---|---|---|---|
| Постоянный | 24; 48; 110; 220 | τ = 0,02 с | 2; 1; 0,3; 0,15 |
| Переменный |
100, 110 220 |
cos α = 0,4 |
8 4 |
Коэффициент возврата реле (контакты с самовозвратом) - не менее 0,25.
Механическая износостойкость:
- для контактов с ручным возвратом - не менее 30000 циклов ВО;
- для контактов с самовозвратом - 4*106 циклов ВО
Длительно допустимый суммарный ток:
- через контакты в н.к.у. (ч/з один контакт) - 10А (не более 5А);
- через контакты при повышенной t = 55°С (ч/з один контакт при повышенной t) - 8А (4А)
Габариты (max) и масса (не более) - 62,4x45,4x35 и 0,2 кг.
-
