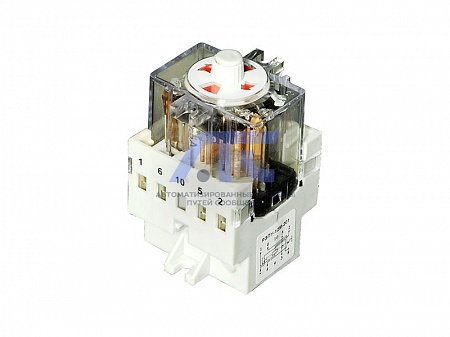

Реле электромагнитное промежуточно-указательное РЭПУ-12М-211-(1,3)

Реле электромагнитное промежуточно-указательное РЭПУ-12М-211-(1,3)

постоянного и переменного тока частоты 50 и 60 Гц изготавливаются для поставок на территории РФ и для экспорта. Реле предназначены для применения в устройствах защиты, автоматики, управления и сигнализации. Виды климатического исполнения УЗ и ТЗ. Реле климатического исполнения УЗ пригодно для климатического исполнения УХЛ4. Реле соответствуют ТУ 3425-059-00216823-99. Срок службы - 15 лет.

Условия эксплуатации

• температура окружающего воздуха - от минус 45 до 55°С;
• относительная влажность до 98% при температуре не более 35°С;
• реле сейсмостойки при воздействии ускорения Зg в диапазоне частот от 5 до 15 Гц;
• степень защиты реле по корпусу IP40, по выводам - IP00.

Временные характеристики

Типоисполнение реле	Время срабатывания, мс, не более	Время отпускания, мс, не более
- с контактами с ручным возвратом	30	-
- быстродействующие с контактами с самовозвратом (герконы)	10	2

Допустимое число коммутаций указанных токов - до 25.

Механическая износостойкость, циклов ВО:

• контактов с самовозвратом - 4x106;
• контактов с ручным возвратом - не менее 3x104.

Длительно допустимый суммарный ток через контакты в НКУ - 10А, при повышенной температуре 55°С - 8А.

Предельная коммутационная способность контактов реле

Род тока	Частота, Гц	Реле с обмоткой напряжения, Uном, В	Реле с обмоткой тока, Iном, А
постоянный	-	12; 24; 48; 110; 220	0,006; 0,01; 0,016; 0,025; 0,05; 0,06; 0,08; 0,1; 0,16; 0,25; 0,4; 0,5; 1,0; 2,5; 4,0
переменный	50	110; 220; 230*; 240*	0,005; 0,015; 0,025; 0,05; 0,08; 0,1; 0,16; 0,25; 0,4; 0,5; 1,0; 2,5
переменный	60*	220*; 230*	-

* только для реле, изготавливаемых на экспорт.

Предельная коммутационная способность контактов реле

Род тока	Характер нагрузки	Номинальное коммутируемое напряжение, В	Коммутируемый ток, А
постоянный	τ ≤ 0,02 с	24 / 48 / 110 / 220	2 / 1 / 0,3 / 0,15
переменный	cos φ ≥ 0,4	100, 110 / 220	8 / 4

Напряжение (ток) срабатывания и потребляемая мощность реле

Параметр	Род тока	Реле с обмоткой
		напряжения	тока
Напряжение (ток) срабатывания реле в НКУ, В (А)	постоянный	0,7 UНОМ	0,85 IНОМ
Напряжение (ток) срабатывания реле в НКУ, В (А)	переменный	0,8 UНОМ	0,9 IНОМ
Потребляемая мощность, Вт (ВА) РЭПУ-12М	постоянный	1,75	0,35
Потребляемая мощность, Вт (ВА) РЭПУ-12М	переменный	5	2

Потребляемая мощность реле с обмоткой на 220В постоянного тока - не более 2,5 Вт.

Типоисполнения реле по сочетанию контактов

Типоисполнение	Количество контактов			Заменяемые реле
	замыкающих		Размыкающий с ручным возвратом	РУ1	РУ-21	РЭУ 11	РЭПУ-12
	с ручным возвратом	с самовозвратом (геркон)
РЭПУ-12М-211-(1,3)	2	1	1	-	-	-	-

Примечание:

При замене реле РУ-21 с измененным набором контактов (один замыкающий и один размыкающий без самовозврата) рекомендуется для замены - реле РЭПУ-12М-101-(1,3); при замене реле РУ-21-1 с измененным набором контактов (один замыкающий и один размыкающий без самовозврата, один замыкающий с самовозвратом) рекомендуется для замены - реле РЭПУ-12М-111-(1,3).

Реле с замыкающими контактами с самовозвратом (геркон) выпускаются только на постоянное напряжение (ток).

Коммутируемая мощность и износостойкость реле

Диапазоны коммутации		Коммутируемая  мощность	Род тока	Вид нагрузки	Частота коммутации, Гц, не более	Число коммутационных циклов
тока, А	напряжения, В
0,01-4	12-220	16 Вт	постоянный	τ = 0,02 с индуктивная	0,3	2x104
0,12-2,4	12-250	30 Вт	постоянный	τ = 0,02 с индуктивная	0,3	2x104
0,01-4	12-220	160 ВА	переменный 50 Гц	cos φ =0,4 индуктивная	0,3	2x104
* 0,001-0,1	0,1-60	6 Вт	постоянный	активная	50	106

* режимы коммутации контактов с самовозвратом быстродействующих реле.
