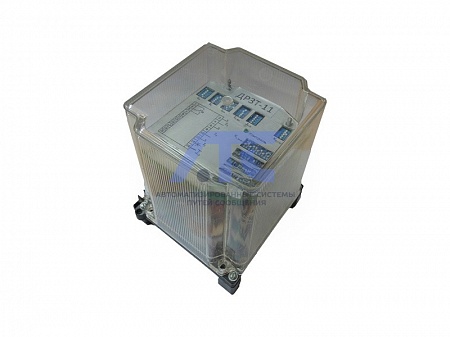

Реле защиты трансформатора ДРЗТ-11

предназначено для защиты одной фазы силовых трансформаторов. Содержит дифференциальную токовую защиту от всех видов КЗ внутри бака.

Климатическое исполнение УХЛ, категория размещения (1; 4) по ГОСТ 15150.
Высота над уровнем моря не более 2000 м.
Диапазон рабочих (предельных) температур окружающего воздуха от минус 40°C до плюс 55°C.
Верхнее значение относительной влажности: для УХЛ4 80% при 25 °C.
Степень защиты по ГОСТ 14254 для оболочки реле IP40.
Степень защиты по ГОСТ 14255 для выводов присоединения внешних проводников IP00.

Параметр	Значение
Номинальный вторичный ток, А	1 (5)
Номинальная частота, Гц	50
Реле длительно выдерживает входной ток, А	10
1-секундная термическая устойчивость, А	200
Мощность потребления по цепям переменного тока при номинальном токе не превышает, ВА	10
Время срабатывания реле при двукратном и более токе по отношению к току срабатывания не более, с	0,05
Количество перекидывающихся контактов	1
Коммутационная способность контактов реле при напряжении от 12 до 220 В в цепях постоянного тока с постоянной времени индуктивной нагрузки не более 0,005 с, при токе до 20 A, Вт	20
Минимальный ток контактов при напряжении не ниже 60 В, А	0,005
Коммутационная износостойкость реле с нагрузкой на контактах до 5 А, циклы ВО, не менее	100 000
Механическая износостойкость, циклы ВО, не менее	1 000 000
Габаритные размеры, не более, мм	160x152x181
Масса, кг, не более	2

Элементы схемы установлены на печатной плате, которые размещены внутри корпуса, состоящего из основания и съемного прозрачного кожуха.

На лицевой панели указана упрощенная схема подключения реле.
