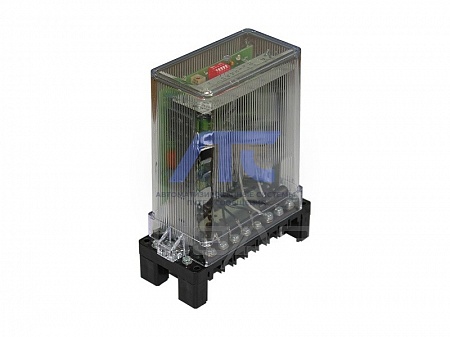

Реле тока с повышенной чувствительностью статические РТЗ 51.01
Реле тока с повышенной чувствительностью статические РТЗ 51.01
предназначено для использования совместно с трансформаторами тока нулевой последовательности в качестве органа, реагирующего на ток нулевой последовательности в схемах защит от замыканий на землю генераторов, двигателей и линий с малыми токами замыкания на землю и в других схемах устройств релейной защиты.Реле РТЗ 51.01 имеет:
- преобразовательный блок питания, за счет чего обеспечивается повышенная помехозащищенность;
- световую сигнализацию наличия напряжения питания на выходе блока питания и срабатывания реле.
Условия эксплуатации
Климатическое исполнение УХЛ или О, категория размещения «4» по ГОСТ 15150-69.
Диапазон рабочих температур окружающего воздуха от минус 40 до плюс 55°С для исполнения УХЛ4 и от минус 10 до плюс 55°С для исполнения О4.
Группа механического исполнения М39 по ГОСТ 17516.1-90, при этом вибрационные нагрузки 3g в диапазоне частот от 5 до 15 Hz, 1g в диапазоне частот от 16 до 100 Hz.
Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников - IP00 по ГОСТ 14255-69.
Основные параметры
| Параметр | Значение |
|---|---|
| Номинальный ток, А | 0,1 |
| Номинальное напряжение питания, V | |
| - переменного тока | 100 |
| - постоянного тока | 220 |
| Пределы регулирования тока срабатывания реле, А | от 0,02 до 0,12 |
| Номинальная частота, Hz | 50 |
Технические данные
| Параметр | Значение |
|---|---|
| Время срабатывания реле при подаче на вход двукратного тока срабатывания, s | 0,06 |
| Кратность увеличения тока срабатывания относительно измеренного на частоте 50 Hz | |
| - на частоте 150 Hz | 4 |
| - на частоте 400 Hz | 15 |
| Разброс тока срабатывания на любой уставке, % | 3 |
| Количество контактов | 1 замыкающий |
| Коммутационная способность контактов реле при напряжении от 24 до 250 V или токе не более 2,5 А: | |
| - в цепях постоянного тока с постоянной времени индуктивной нагрузки не более 0,02 s, W | 30 |
| - в цепях переменного тока с коэффициентом мощности не менее 0,4, VA | 250 |
| Механическая износостойкость, циклы ВО, не менее | 10 000 |
| Коммутационная износостойкость, циклы ВО, не менее | 1 000 |
| Мощность, потребляемая реле в цепи питания при номинальном напряжении, не более | |
| - в нормальном режиме, VA (W) | 2 |
| - в режиме срабатывания, VA (W) | 4 |
| Мощность, потребляемая на входе реле на минимальной уставке, VA, не более | 0,01 |
| Конструктивное исполнение по способу присоединения внешних проводников | переднее, заднее (винтом) |
| Габаритные размеры, мм, не более | 66х138х181 |
| Масса реле, кг, не более | 1,3 |
Конструкция
Все элементы схемы реле смонтированы внутри корпуса. Реле выполнены в унифицированном корпусе «СУРА» I габарита несъемного исполнения.
-
