Реле тока с повышенной чувствительностью РТЗм-51
Реле тока с повышенной чувствительностью РТЗм-51
предназначены для применения в схемах защиты от замыкания на землю генераторов, двигателей и линий с малым током замыкания на землю и в других схемах релейной защиты.
Реле включаются непосредственно во вторичные цепи трансформаторов тока нулевой последовательности и реагируют на увеличение тока нулевой последовательности.
Реле имеет световую сигнализацию готовности (наличия напряжения на выходе блока питания) и срабатывания реле. Реле РТЗм-51.01 в отличие от реле РТЗм-51 имеет меньшую потребляемую мощность и большую помехозащищенность.
Условия эксплуатации
- Климатическое исполнение УХЛ, категория размещения (1;4) по ГОСТ 15150.
- Высота над уровнем моря не более 2000 м.
- Диапазон рабочих (предельных) температур окружающего воздуха от минус 40°C до плюс 55°C.
- Верхнее значение относительной влажности: для УХЛ4 80% при 25°C.
- Степень защиты по ГОСТ 14254 для оболочки реле IP40.
- Степень защиты по ГОСТ 14255 для выводов присоединения внешних проводников IP00.
Основные технические характеристики
| Наименование параметра | Значение |
|---|---|
| Номинальный ток, А | 0,1 |
| Номинальная частота, Гц | 50 |
| Номинальное напряжение питания, В | |
| - переменного тока | 100 |
| - постоянного тока | 220 |
| Пределы регулирования тока срабатывания реле, А | от 0,02 до 0,146 |
| Дискретность регулирования уставок | 0,006; 0,012; 0,024; 0,036; 0,048 |
| Реле длительно выдерживает входной ток, А | 0,11 |
| 1-секундная термическая устойчивость, А | 60 |
| Мощность, потребляемая реле по цепям оперативного питания при номинальном напряжении для реле типа РТЗм-51: | |
| - в нормальном режиме, ВА (Вт), не более | 6,5 |
| - в режиме срабатывания, ВА (Вт), не более | 7,5 |
| Мощность, потребляемая реле по цепям оперативного питания при номинальном напряжении для реле типа РТЗм-51.01: | |
| - в нормальном режиме, ВА (Вт), не более | 2 |
| - в режиме срабатывания, ВА (Вт), не более | 4 |
| Количество контактов | 1 замыкающий |
| Время срабатывания при подаче на вход двукратного тока срабатывания, с | 0,06 |
| Кратность увеличения тока срабатывания относительно измеренного на частоте 50 Гц: | |
| - на частоте 150 Гц | 4 |
| - на частоте 400 Гц | 15 |
| Разброс тока срабатывания на любой уставке, % | 3 |
| Мощность, потребляемая реле по измерительным цепям при токе минимальной уставки, ВА | 0,01 |
| Коммутационная способность контактов реле: | |
| - при напряжении от 24 до 250 В в цепях постоянного тока с постоянной времени индуктивной нагрузки не более 0,3 с, при токе до 1 A, Вт | 48 |
| - в цепях переменного тока с коэффициентом мощности не менее 0,3, при токе до 6 A, ВА | 750 |
| Коммутационная износостойкость, циклы ВО, не менее | 10 000 |
| Механическая износостойкость, циклы ВО, не менее | 30 000 000 |
| Габаритные размеры не более, мм | 138х66х147 |
| Масса, кг, не более | 1 |
Конструктивное исполнение

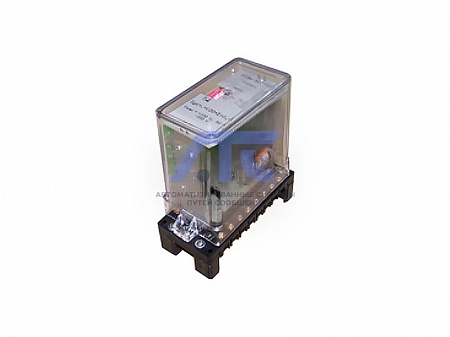

Элементы схемы установлены на печатной плате, которые размещены внутри корпуса, состоящего из основания и съемного прозрачного кожуха.
На лицевой панели указана упрощенная схема подключения реле.
Для исполнения на базе оснований ОР001, ОР002 имеется возможность установки реле на DIN рейку типа TS35 (шириной 35 мм).
-
