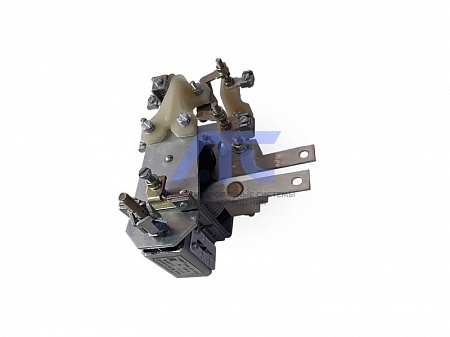

Реле тока РЭВ-571
Реле тока РЭВ-571
применяется в качестве реле максимального тока в основном для защиты электродвигателей постоянного тока от токов короткого замыкания.
Реле исполняется одностабильными. Реле вы...
Подробности
Реле тока РЭВ-571
применяется в качестве реле максимального тока в основном для защиты электродвигателей постоянного тока от токов короткого замыкания.Реле исполняется одностабильными. Реле выпускается с 1 размыкающим либо с 1 замыкающим и 1 размыкающим контактами. Перестановкой деталей на месте монтажа можно изменить исполнение контактов в пределах их общего количества (1 или 2).
Технические данные
| Параметр | Значение |
|---|---|
| Втягивающие катушки исполняются на номинальные токи, А | 1,6А; 2,5А; 4А; 6А; 10А; 16А; 25А; 40А; 63А; 100А; 160А; 250А; 320А; 400А; 630А; 1250А |
| Реле РЭВ 570 допускают регулировку на ток втягивания в пределах | 70-300% номинального тока катушки |
| Реле поставляются отрегулированными на ток срабатывания, равный двойному номинальному. На шкале наносятся точки срабатывания 0,7; 2; 3 номинального тока. | |
| Коэффициент возврата реле | не нормируется |
| Номинальное напряжение контактов, В | 660 |
| Номинальный ток контактов, А | 10 |
| Максимальная допустимая частота включений в час | 150 |
| Механическая износостойкость, млн. циклов ВО, не менее | 0,01 |
| Коммутационная износостойкость контактов реле, млн. циклов ВО, не менее |
- 0,01 в режиме нормальных коммутаций; - 3,0 в режиме редких коммутаций. |
| Присоединение внешних проводов к катушкам и контактам | переднее |
| Режим работы |
- прерывисто-продолжительный; - повторно-кратковременный; - кратковременный. |
| Присоединение внешних проводов к катушкам на номинальные токи до 63 А - переднее. Катушки на номинальный ток 100 А и выше могут быть изготовлены для заднего или для переднего присоединения внешних проводов. Реле с катушкой на 1250 А поставляются на временной плите. | |
| Степень защиты | IР00 |
| Климатическое исполнение реле | УЗ, ТЗ и УХЛ4 по ГОСТ 15150-69 |
| НТД | ТУ 16-647.043-86 |
| Габаритные размеры, мм | 150х170х100 |
| Масса, кг | 2,5 |
-
