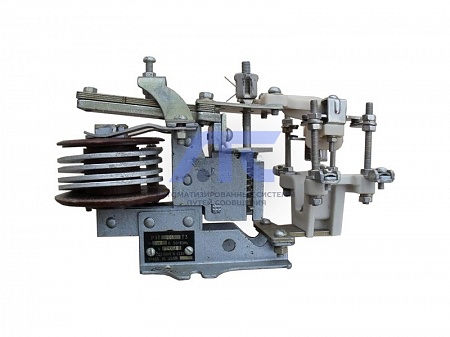

Реле тока РЭВ-202
Реле тока РЭВ-202
применяется для защиты электродвигателей переменного тока частотой 50 (60) Гц, в основном, от токов короткого замыкания.
Реле выпускается с одним замыкающим (1 "З") и одним ра...
Подробности
Реле тока РЭВ-202
применяется для защиты электродвигателей переменного тока частотой 50 (60) Гц, в основном, от токов короткого замыкания.Реле выпускается с одним замыкающим (1 "З") и одним размыкающим (1 "Р") либо только с одним размыкающим (1 "Р") контактами. Перестановкой деталей на месте монтажа можно изменить исполнение контактов в пределах их общего количества (2 или 1).
Реле исполняется двустабильными (ручным возвратом) - РЭВ202.
В состоянии поставки реле имеют:
- РЭВ202 - 1 замыкающий и 1 размыкающий контакты.
| Параметр | Значение |
|---|---|
| Номинальный ток втягивающих катушек, А | 1,6А; 2,5А; 4А; 6А; 10А; 16А; 25А; 40А; 63А; 100А; 160А; 320А и 630А |
| Реле допускают регулировку тока втягивания в пределах, номинального тока катушки, % | 110-350 или 220-700 |
| Реле поставляются отрегулированными на ток срабатывания, равный 2,2 или 4,4 номинального, а на шкале соответственно носятся точки срабатывания 1,1; 2,2; 3,5 или 2,2; 4,4;7 номинального тока. | |
| Коэффициент возврата | не нормирован |
| Номинальное напряжение контактов, В | 660В |
| Номинальный ток контактов, А | 10 |
| Максимальная допустимая частота включений в час | 30 |
| Механическая износостойкость, млн. циклов ВО, не менее | 0,01 |
| Коммутационная износостойкость контактов реле, млн. циклов ВО, не менее |
0,01 в режиме нормальных коммутаций 3,0 в режиме редких коммутаций |
| Режим работы |
- прерывисто-продолжительный; - повторно-кратковременный; - кратковременный. |
|
Присоединение внешних проводов: - к катушкам до 40 А (включительно) и контактам реле - к катушкам на 63 А и выше |
переднее переднее либо заднее |
| Степень защиты | IР00 |
| Климатическое исполнение реле | УЗ, ТЗ и УХЛ4 по ГОСТ 15150-69 |
| Габаритные размеры, мм | 160х210х155 |
| Масса, кг | 3 |
-
