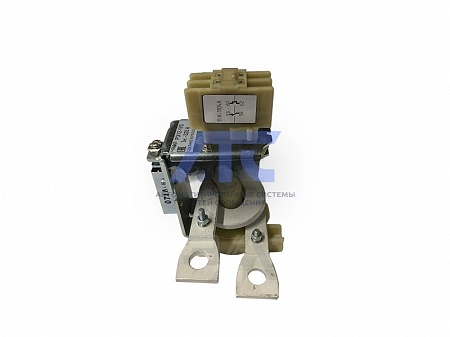

Реле тока РЭ12-3
Реле тока РЭ12-3
является комплектующими изделиями и предназначены для применения в схемах НКУ электроприводов.
Технические данные
Параметр
Значение
Номинал...
Подробности
Реле тока РЭ12-3
является комплектующими изделиями и предназначены для применения в схемах НКУ электроприводов.Технические данные
| Параметр | Значение |
|---|---|
| Номинальное напряжение контактов, В | |
| - постоянный ток | 24 ÷ 440 |
| - переменный ток | 660 |
| Номинальный ток контактов, А | 16 |
| Наименьшее рабочее напряжение контактов реле, В | 24 |
| Наименьший рабочий ток контактов реле, А | 0,01 |
| Присоединение внешних проводов к катушкам на номинальные токи до 63 А (катушки на номинальный ток 100 А и выше могут быть изготовлены для заднего или для переднего присоединения внешних проводов) | переднее |
| Механическая износостойкость реле, циклов ВО, не менее: | |
| - РЭ 12-1, РЭ 12-2, РЭ 12-3 | 4 000 000 |
| - РЭ 12-5 | 16 000 000 |
| Допустимые режимы работы | продолжительный, прерывисто-продолжительный, повторно-кратковременный, кратковременный |
| Температура окружающего воздуха, °С | -40...+55 |
| Климатическое исполнение реле по ГОСТ 15150-69 (Реле климатического исполнения УЗ пригодны для эксплуатации в условиях УХЛ4 и УХЛ3.1 по ГОСТ 15150-69) | У3 и Т3 |
| Степень защиты | IP00 |
Реле РЭ 12-1, РЭ 12-3 поставляются отрегулированными на ток срабатывания, равный двойному номинальному. На шкале наносятся точки срабатывания 0,7; 2; 3 номинального тока.
Реле РЭ 12-2, РЭ 12-4 поставляются отрегулированными на ток срабатывания, равный 2,2 или 4,4 номинального, а на шкале соответственно наносятся точки срабатывания 1,1; 2,2; 3,5 номинального тока.
Технические данные
| Вид реле | Категория применения | Номинальное рабочее напряжение, В | Номинальный рабочий ток, А | Параметры нагрузки | Коммутационная износостойкость млн. циклов ВО |
|---|---|---|---|---|---|
| Максимальное реле тока РЭ12 | АС-11 |
220 380 |
2,5 * 1,5 |
Коэффициент мощности соs φ: при включении - 0,7; при отключении - 0,4 |
0,01 |
| Максимальное реле тока РЭ12 | ДС-11 | 220 | 0,50 | Постоянная времени 0,1 с | 0,01 |
| Максимальное реле тока РЭ12 | ДС-12 | 220 | 0,75 | Постоянная времени 0,04 с | 0,01 |
| Минимальное реле тока РЭ12 | АС-11 |
220 380 660 |
1,40 0,78 0,30 |
Коэффициент мощности соs φ: при включении - 0,7; при отключении - 0,4 |
3,0 |
| Минимальное реле тока РЭ12 | ДС-11 | 220 | 0,15 | Постоянная времени 0,066 с | 3,0 |
| Минимальное реле тока РЭ12 | ДС-12 | 220 | 0,15 | Постоянная времени 0,04 с | 3,0 |
* При этом включаемый ток должен быть не менее 35 А при длительности его протекания не более 0,1 с.
Технические данные
| Тип реле | Назначение реле | Род тока входной цепи | Номинальный ток катушки, А | Исполнение контактов | Диапазон уставки тока срабатывания в % от Iн | |
|---|---|---|---|---|---|---|
| замыкающих | размыкающих | |||||
| РЭ12-3 | Максимальное реле тока | Постоянный | 0,6; 1,0; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 63; 100; 160; 250; 320; 400; 630; 1250 |
1 2 |
1 0 |
70 - 300 |
-
