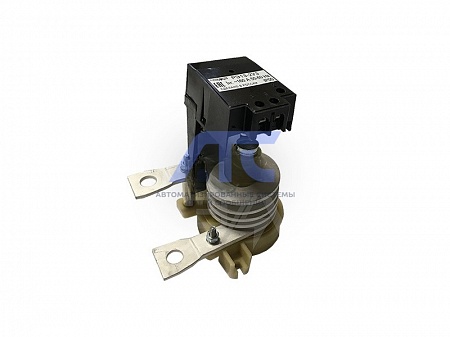

Реле тока РЭ 13-2
Реле тока РЭ 13-2
предназначено для защиты от перегрузок асинхронных двигателей с короткозамкнутым ротором, работающих в повторно-кратковременном режиме, в качестве максимальных реле тока с нормиров...
Подробности
Реле тока РЭ 13-2
предназначено для защиты от перегрузок асинхронных двигателей с короткозамкнутым ротором, работающих в повторно-кратковременном режиме, в качестве максимальных реле тока с нормированным коэффициентом возврата.Технические данные
| Параметр | Значение |
|---|---|
| Номинальный ток контактов, А | 6 |
| Наименьший рабочий ток контактов, А | 0,01 |
| Наименьшее рабочее напряжение контактов, В | 24 |
| Вид и количество контактов | 1 переключающий контакт |
| Разброс тока срабатывания, %, не более | ±15 |
| Время срабатывания РЭ 13-2 и время возврата РЭ 13-5 (кратность тока по отношению к току уставки не менее 1,5) | 0,08 |
| Допустимые режимы работы: РЭ 13-2РЭ 13-5 |
- кратковременный - повторно-кратковременный (ПВ 40%) - продолжительный - прерывисто-продолжительный - кратковременный повторно-кратковременный (ПВ 40%) |
| Температура окружающего воздуха, °С | от -40 до +55 (допускается транспортирование, хранение, в том числе и эксплуатационное при -60) |
| Высота над уровнем моря, м, не более | 2000 * |
| Рабочее положение в пространстве | на вертикальной установочной плоскости (допустимое отклонение от рабочего положения до 5° в любую сторону) |
| Климатическое исполнение реле по ГОСТ 15150-69 (Реле климатического исполнения УЗ пригодны для эксплуатации в условиях УХЛ4 и УХЛ3.1 по ГОСТ 15150-69) | УЗиТЗ |
* Все исполнения реле допускают работу на высоте от 2000 до 4300 м при температуре окружающей среды не более 35°С в цепях с номинальным напряжением контактов до 220 В постоянного и переменного тока частоты 50 и 60 Гц.
Технические данные
| Тип реле | Назначение реле | Вид стабильности | Род тока входной цепи | Номинальный ток, А | Коэффициент возврата | Диапазон уставки тока срабатывания в % от номинального | Максимально допустимая частоты включений в час | Механическая износостойкость, млн. циклов ВО, не менее |
|---|---|---|---|---|---|---|---|---|
| РЭ 13-2 | Максимальное реле тока | Одностабильное | Переменный | 0,6; 1,0; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 63; 100; 160; 250; 320; 400; 630 частоты 50 | Не менее 0,65 | 70...200 | 600 | 4 |
Реле РЭ 13-2 поставляются отрегулированными на ток срабатывания, равный 130% номинального тока. На шкале наносятся точки, соответствующие току срабатывания 0,7; 1,3 и 3 номинального тока.
Технические данные
| Категория применения | Номинальное рабочее напряжение, В | Номинальный рабочий ток, А | Параметры нагрузки | Количество циклов |
|---|---|---|---|---|
| АС-11 | 220 | 3 | Коэффициент мощности при включении и отключении cos cp=0,7 | 50 |
| АС-21 | 220 | 10 | Коэффициент мощности при включении и отключении cos cp=0,95 | 50 |
| Д-12 | 220 | 0,2 | Постоянная времени 0,04 с | 20 |
| ДС-21 | 0,3 | Активная нагрузка (постоянная времени 0,001 с) | ||
| ДС-11 | 0,15 | Постоянная времени 0,066 с | ||
| Категория применения | Номинальное рабочее напряжение, В | Номинальный рабочий ток, А | Параметры нагрузки | Коммутационная износостойкость млн. циклов ВО |
| АС-11 | 220 | 0,4 | Коэффициент мощности cos cp: при включении - 0,7; при отключении - 0,4 | 1 |
| АС-11 | 220 | 0,15 | Коэффициент мощности cos cp: при включении - 0,7; при отключении - 0,4 | 3 |
| Д-12 | 220 | 0,15 | Постоянная времени 0,04 с | 1 |
| ДС-11 | 220 | 0,11 | Постоянная времени 0,05 с | |
| - | 110 | 0,3 | Постоянная времени 0,05 с | 0,5 |
-
