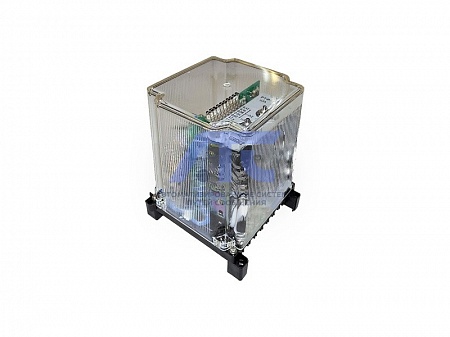

Реле тока обратной последовательности статические РТФ 8
предназначены для защиты различных электрических установок при несимметричных коротких замыканиях.Условия эксплуатации
Климатическое исполнение УХЛ или О, категория размещения «4» по ГОСТ 15150-69.
Диапазон рабочих температур окружающего воздуха от минус 40 до плюс 55°С для исполнения УХЛ4 и от минус 10 до плюс 55°С для исполнения О4.
Группа механического исполнения М7 по ГОСТ 17516.1-90, при этом вибрационные нагрузки 0,5g в диапазоне частот от 10 до 100 Hz
Степень защиты оболочки реле IP40, а выводов реле и вынесенных на внешнюю сторону цоколя резисторов - IP00 по ГОСТ 14255-69.
Основные параметры
| Параметр | Значение |
|---|---|
| Номинальный ток (Iн), А: | 1 или 5 |
| Номинальное напряжение оперативного тока, V | 220 и 110 |
| Номинальная частота, Hz | 50 |
| Способ регулирования уставок | дискретный |
| Погрешность тока срабатывания, %, не более | 10 |
| Коэффициент возврата, не менее | 0,95 |
| Мощность, потребляемая реле в номинальном режиме: | |
| - в цепях тока, VА/фазу , не более: | 0,5 |
| - от источника оперативного напряжения, W , не более | 5,5 |
| Коммутационная способность контактов выходного реле при напряжении от 24 до 250V: | |
| - в цепях постоянного тока c постоянной времени индуктивной нагрузки не более 0,02s, W, не менее | 30 |
| - в цепях переменного тока при cos j не менее 0,4, VА, не менее | 250 |
| Механическая и коммутационная износостойкость, циклов ВО | 12 500 |
| Конструктивное исполнение по способу присоединения внешних проводников: | переднее или заднее (винтом) |
| Габаритные размеры, мм, не более | 132х152х181 |
| Масса, кг, не более: | 1,7 |
Диапазон регулирования
| Тип реле | Реагирующие органы | Диапазон регулирования уставок по току обратной последовательности, А | Время срабатывания при двухкратном токе срабатывания, не более, s |
|---|---|---|---|
| РТФ 8 | - | (0,3 – 1,2) Iн | 0,05 |
Конструкция
Реле выпускаются в унифицированном корпусе «СУРА» II габарита несъемного исполнения.
Типоисполнения реле
| Тип | Номинальный ток, А |
|---|---|
| РТФ 8 | 1 |
| РТФ 8 | 5 |
-
