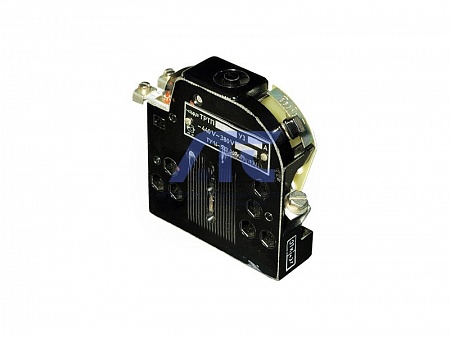

Реле тока электротепловое ТРТП-112
Реле тока электротепловое ТРТП-112
предназначено для защиты электрических двигателей от перегрузок недопустимой продолжительности.Условия эксплуатации
- Климатическое исполнение и категория размещения - У3, Т3, УХЛ4 по ГОСТ 15150-69.
- Диапазон рабочих температур окружающего воздуха от минус 40 до плюс 55°С для исполнений У3, Т3 и УХЛ4.
- Группа механического исполнения М7 по ГОСТ 17516.1-90, при этом вибрационные нагрузки в диапазоне от 5 до 100 Hz с ускорением 1g.
- Степень защиты оболочки реле и контактных зажимов для присоединения внешних проводников - IP00 по ГОСТ 14255-69.
Типоисполнения
| Реле с самовозвратом и устройством для ускорения возврата вручную | Номинальный ток несрабатывания I н., А | Номинальное напряжение главной цепи, V | Мощность, потребляемая главной цепью реле, VА не более |
|---|---|---|---|
| ТРТП 112 | 2,5 | 380 переменного тока частоты 50 Hz и 440 постоянного тока | 4,5 |
Примечаниe. Номинальные токи несрабатывания реле даны для температуры окружающего воздуха плюс 40°С и положения регулятора уставки «О». Диапазон регулировки номинального тока несрабатывания ±15%.
Технические данные
| Параметр | Значение |
|---|---|
| Напряжение вспомогательной цепи, V: | |
| - переменного тока частоты 50 и 60 Hz | от 27 до 380 |
| - постоянного тока | от 27 до 440 |
| Время несрабатывания при температуре окружающего воздуха плюс 40°С и токе 1,1 I н, min, не менее | 60 |
| Время срабатывания при температуре окружающего воздуха плюс 40°С и токе 1,35 I н, min, не более | 20 |
| Время возврата при температуре окружающего воздуха плюс 40°С, min, не более: | |
| - самовозврат | 4 |
| - ручной возврат | 1,5 |
| Время срабатывания при нагреве с холодного состояния током 6 Iн и температуре окружающего воздуха плюс 40°С, для исполнений реле с номинальными токами несрабатывания (Iн), S: | |
| - от 1,75 до 10 А | от 2,5 до 15 |
| - от 10 до 140 А | от 4 до 15 |
| - от 140 до 550 А | от 5 до 20 |
| Коммутационная износостойкость, циклы ВО, не менее | 3 000 |
| Конструктивное исполнение по способу присоединения внешних проводников: | только переднее |
| Габаритные размеры, мм, не более: | |
| - ТРТП 110 | 35х120х110 |
| Масса по типам реле, кг, не более: | |
| - ТРТП 110 | 0,5 |
Конструкция
Конструктивно реле представляет собой пластмассовый корпус, в котором установлены биметаллический элемент с нагревателями и выводами, а также связанные с биметаллическим элементом размыкающий контакт и механизм уставки, позволяющий регулировать номинальный ток несрабатывания реле, кнопка возврата. Реле различаются между собой конструктивными формами биметаллических элементов и нагревателей, а также размерами присоединительных зажимов, встроенным трансформатором.
-
