Реле тока двустабильное РТДм-12
предназначено для использования в схемах релейной защиты и противоаварийной автоматики в цепях переменного и постоянного оперативного тока в качестве органов, реагирующих на изменение тока.Условия эксплуатации
- Климатическое исполнение УХЛ, категория размещения (1; 4) по ГОСТ 15150.
- Высота над уровнем моря не более 2000 м.
- Диапазон рабочих (предельных) температур окружающего воздуха от минус 40°C до плюс 55°C.
- Верхнее значение относительной влажности: для УХЛ4 80% при 25 °C.
- Степень защиты по ГОСТ 14254 для оболочки реле IP40.
- Степень защиты по ГОСТ 14255 для выводов присоединения внешних проводников IP00.
Технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное напряжение оперативного тока, В | 110, 220 |
| Значение импульса тока срабатывания, А | |
| - РТД-12-01 | 0,05 |
| - РТД-12-02 | 0,12 |
| - РТД-12-04 | 0,2 |
| Предельная основная погрешность импульса тока срабатывания, %, не более | 10 |
| Время срабатывания, с, не более | 0,1 |
| Количество принимаемых сигналов | 10 |
| Потребляемая мощность в цепи питания в режиме ожидания, Вт, ВА | 3,8 |
| Количество контактов выходного реле | 1 |
| Коммутационная способность контактов реле: | |
| - при напряжении от 24 до 250 В в цепях постоянного тока с постоянной времени индуктивной нагрузки не более 0,3 с, при токе до 1 A, Вт | 48 |
| - в цепях переменного тока с коэффициентом мощности не менее 0,3, при токе до 6 A, ВА | 750 |
| Длительно допустимый ток контактов выходного реле, А, не менее | 2,5 |
| Коммутационная износостойкость, циклы ВО, не менее | 10 000 |
| Механическая износостойкость, циклы ВО, не менее | 30 000 000 |
| Габаритные размеры, мм, не более | 79x152x163 |
| Масса, кг, не более | 1,1 |
Конструктивное исполнение

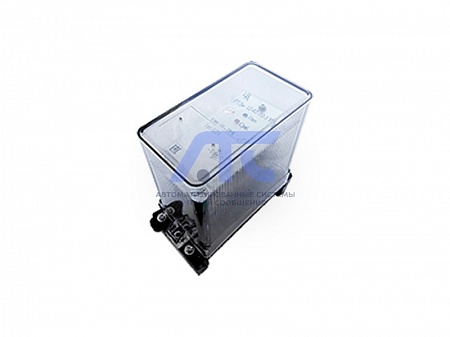

Элементы схемы установлены на печатной плате, которые размещены внутри корпуса, состоящего из основания и съемного прозрачного кожуха. На лицевой панели указана упрощенная схема подключения реле.
-
