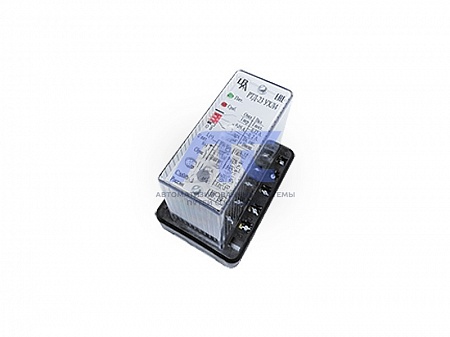

Реле тока двустабильное РТД-23
предназначены для использования в схемах релейной защиты и противоаварийной автоматики в цепях переменного и постоянного оперативного тока в качестве органов, реагирующих на изменение тока.Условия эксплуатации
- Климатическое исполнение УХЛ, категория размещения (1; 4) по ГОСТ 15150.
- Высота над уровнем моря не более 2000 м.
- Диапазон рабочих (предельных) температур окружающего воздуха от минус 40°C до плюс 55°C.
- Верхнее значение относительной влажности: для УХЛ4 80% при 25 °C.
- Степень защиты по ГОСТ 14254 для оболочки реле IP40.
- Степень защиты по ГОСТ 14255 для выводов присоединения внешних проводников IP00.
Технические характеристики
| Параметр | Значение |
|---|---|
| Значение импульса тока срабатывания, А: | |
| - постоянный ток | 0,05/0,2 |
| - переменный ток | 0,05/0,12 |
| Погрешность импульса тока тока срабатывания, % | ±10 |
| Погрешность от изменения температуры, % на 10С | 0,2 |
| Напряжение питания реле, В | 24...220 |
| Максимальный допустимый ток, А | 4 |
| Время срабатывания при воздействии импульса: | |
| - постоянного тока, с, не более | 0,1 |
| - переменного тока, с, не более | 0,15 |
| Время готовности после подачи питания, с, не более | 2 |
| Количество принимаемых сигналов | 10 |
| Потребляемая мощность, Вт, не более | 2,5 |
| Номинальные режимы коммутации на одну контактную группу (количество циклов срабатывания, не менее): |
≅ 0,1А, 12В (не менее 5х105) = 5А, 30В (не менее 1x105) ~ 5А, 220 В (не менее 1x105) |
| Коммутационная износостойкость, циклы ВО, не менее | 10 000 |
| Механическая износостойкость, циклы ВО, не менее | 30 000 000 |
| Габаритные размеры, мм, не более | 74х109х100 |
| Масса, кг, не более | 0,5 |
Конструктивное исполнение
Элементы схемы установлены на печатной плате, которые размещены внутри корпуса, состоящего из основания и съемного прозрачного кожуха. На лицевой панели указана упрощенная схема подключения реле.
-
