Реле тока дифференциальные с торможением ДЗТ–11/2
Реле тока дифференциальные с торможением ДЗТ–11/2
предназначены для дифференциальной защиты одной фазы силовых трансформаторов.
Реле типа ДЗТ-11/5 предназначены для дифференциальной защиты генераторов переменного тока.
Реле обеспечивают торможение от одной группы измерительных трансформаторов тока (т.е. имеют по одной тормозной обмотке).
Условия эксплуатации
Климатическое исполнение УХЛ или О, категория размещения «4» по ГОСТ 15150-69.
Диапазон рабочих температур окружающего воздуха от минус 20 до плюс 55°С для исполнения УХЛ4 и от минус 10 до плюс 55°С для исполнения О4.
Группа механического исполнения М39 по ГОСТ 17516.1-90, при этом вибрационные нагрузки в диапазоне от 10 до 100Hz с ускорением 0,25g.
Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников - IP00 по ГОСТ 14254-2015.
Основные параметры
| Параметр | Значение |
|---|---|
| Время срабатывания реле при трехкратном токе срабатывания, s | 0,04 |
| Коэффициент надежности реле, не менее: | |
| - при пятикратном токе срабатывания | 1,35 |
| - при двухкратном токе срабатывания | 1,2 |
| Коммутационная способность контактов при напряжении от 24 до 250 V или токе не более 2A, в цепи постоянного тока с постоянной времени не более 0,005 s, W | 60 |
| Коммутационная износостойкость, циклы ВО | 1250 |
| Конструктивное исполнение по способу присоединения внешних проводников: | переднее, заднее (винтом или шпилькой) |
| Габаритные размеры, мм,не более | 179х218х190 |
| Масса, кг, не более | 3,5 |
Технические данные
| Тип реле | Включенные обмотки | Магнитодвижущая сила срабатывания, А | Диапазон токов срабатывания, А |
|---|---|---|---|
| ДЗТ–11/2 | рабочая | 100 | 0,34-2 |
| ДЗТ–11/2 | I уравнительная | 100 | 2,56-20 |
| ДЗТ–11/2 | II уравнительная | 100 | 2,56-20 |
Примечание. С реле поставляется универсальный комплект деталей присоединения внешних проводников (переднего, заднего шпилькой, заднего винтом).
Конструкция

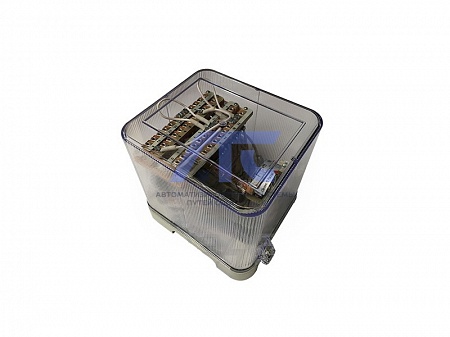

Реле состоит из исполнительного органа РТ-40, промежуточного насыщающего трансформатора тока, смонтированных на общем основании и закрытых прозрачным кожухом.
-
