Реле тока дифференциальные РНТ-566/2
Реле тока дифференциальные РНТ-566/2
предназначено для дифференциальной защиты одной фазы силовых трансформаторов, автотрансформаторов и генераторов переменного тока.Условия эксплуатации
Климатическое исполнение УХЛ или О, категория размещения «4» по ГОСТ 15150-69.
Диапазон рабочих температур окружающего воздуха от минус 20 до плюс 55°С для исполнения УХЛ4 и от минус 10 до плюс 55°С для исполнения О4.
Группа механического исполнения М39 по ГОСТ 17516.1-90, при этом вибрационные нагрузки в диапазоне от 10 до 100Hz с ускорением 0,25g.
Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников - IP00 по ГОСТ 14254-2015.
Основные параметры
| Параметр | Значение |
|---|---|
| Время срабатывания реле при трехкратном токе срабатывания, s | 0,04 |
| Коэффициент надежности реле, не менее: | |
| - при пятикратном токе срабатывания | 1,35 |
| - при двухкратном токе срабатывания | 1,2 |
| Коммутационная способность контактов при напряжении от 24 до 250 V или токе не более 2A, в цепи постоянного тока с постоянной времени не более 0,005 s, W | 60 |
| Коммутационная износостойкость, циклы ВО | 1250 |
| Конструктивное исполнение по способу присоединения внешних проводников: | переднее, заднее (винтом или шпилькой) |
| Габаритные размеры, мм,не более | 179х218х190 |
| Масса, кг, не более | 3,5 |
Технические данные
| Тип реле | Включенные обмотки | Магнитодвижущая сила срабатывания, А | Диапазон токов срабатывания, А |
|---|---|---|---|
| РНТ 566/2 | I рабочая | 100 | 0,34 -2 |
| РНТ 566/2 | II рабочая | 100 | 4,35-33,3 |
Примечание. С реле поставляется универсальный комплект деталей присоединения внешних проводников (переднего, заднего шпилькой, заднего винтом).
Конструкция

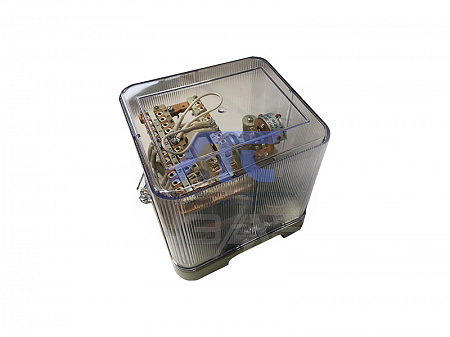

Реле состоит из исполнительного органа РТ-40, промежуточного насыщающегося трансформатора тока, смонтированных на общем основании и закрытых прозрачным кожухом.
-
