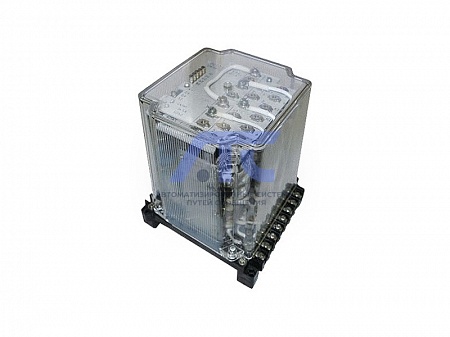

Реле тока дифференциальное статическое РСТ-15
Реле тока дифференциальное статическое РСТ-15
предназначено для использования в схемах дифференциальной за...
Подробности
Реле тока дифференциальное статическое РСТ-15
предназначено для использования в схемах дифференциальной защиты одной фазы силовых трансформаторов, автотрансформаторов, высоковольтных электродвигателей, генераторов, синхронных компенсаторов.Условия эксплуатации
- Климатическое исполнение УХЛ или О, категория размещения «4» по ГОСТ 15150-69.
- Диапазон рабочих температур окружающего воздуха от минус 20 до плюс 55°С для исполнений УХЛ4 и О4.
- Группа механического исполнения М7+ДТ1,2 по ГОСТ 17516.1-90, при этом вибрационные нагрузки в диапазоне от 5 до 15Hz с ускорением 3g и в диапазоне от 16 до 100Hz с ускорением 1g.
- Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников и вынесенных на внешнюю сторону цоколя резисторов - IP00 по ГОСТ 14254-2015.
Технические данные реле
| Параметры | Значение |
|---|---|
| Уставки по току срабатывания в долях от Iном: | |
| - при к=1 | 0,4; 0,5; 0,65; 0,9; 1,2 |
| - при к=2 | 0,8; 1,0; 1,3; 1,8; 2,4 |
| Мощность, потребляемая цепями переменного тока, VA | 2 |
| Мощность, потребляемая цепями питания, W: | |
| - в нормальном режиме | 7 |
| - в режиме срабатывания | 9 |
| Коммутационная способность контактов при напряжении от 24 до 250V в цепи постоянного тока с постоянной времени не более 0,02 s, W | 30 |
| Конструктивное исполнение по способу присоединения внешних проводников: | переднее, заднее (винтом) |
| Габаритные размеры, мм,не более | 132х152х181 |
| Масса, кг, не более | 1,5 |
Типоисполнения реле
| Тип реле | Номинальный переменный ток, (Iном.), А | Номинальное напряжение питания постоянного тока, V | Время срабатывания при трехкратном токе срабатывания, s | Частота, Hz |
|---|---|---|---|---|
| РСТ-15 | 5 | 220 | 0,04 | 50 |
Конструкция реле
Реле размещены в унифицированном корпусе «СУРА» II габарита несъемного исполнения
-
