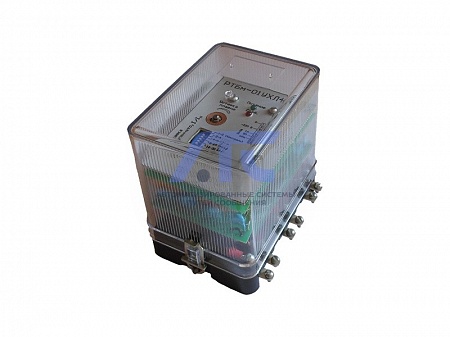

Реле тока быстродействующее РТБм-01
Реле тока быстродействующее РТБм-01
предназначенное для применения в схемах релейной защиты и автоматики эн...
Подробности
Реле тока быстродействующее РТБм-01
предназначенное для применения в схемах релейной защиты и автоматики энергетических систем в качестве органа, реагирующего на повышение тока в контролируемой сети.Реле используются в комплектных устройствах, от которых требуется повышенная устойчивость к механическим воздействиям.
Условия эксплуатации
- Климатическое исполнение УХЛ, категория размещения (1; 4) по ГОСТ 15150.
- Высота над уровнем моря не более 2000 м.
- Диапазон рабочих (предельных) температур окружающего воздуха от минус 40°C до плюс 55°C.
- Верхнее значение относительной влажности: для УХЛ4 80% при 25 °C.
- Степень защиты по ГОСТ 14254 для оболочки реле IP40.
- Степень защиты по ГОСТ 14255 для выводов присоединения внешних проводников IP00.
Технические характеристики
| Параметр | Значение |
|---|---|
| Номинальный ток, А | 5 (1) |
| Номинальная частота, Гц | 50 |
| Номинальное напряжение питания, В | 220 |
| Разброс тока срабатывания, не более, % | 5 |
| Погрешность токовых уставок, не более, % | 5 |
| Задержка срабатывания реле, мс | 1,2 ± 0,25 |
| Длительно допустимый входной ток реле, не более | 2*Iном |
| Мощность, потребляемая по цепи питания несработанном состоянии при номинальном напряжении, не превышает, Вт | 6 |
| Мощность, потребляемая по цепи переменного тока при номинальном токе, не превышает, ВА: | |
| - по входу с номинальным током 1 А | 0,03 |
| - по входу с номинальным током 5 А | 0,25 |
| Ток термической стойкости в течении 1 с, не менее | 60*Iном |
| Номинальное напряжение коммутируемой цепи (Выход1,Выход2), В, не более | 400 |
| Максимальный коммутируемый ток (Выход1,Выход2), А: | |
| - в течение 5 с | 9 |
| - в течение 0,02 с | 36 |
| Минимальный ток нагрузки, подключенной к выходам (Выход1, Выход2), при котором обеспечивается стабильность работы реле, А, не менее | 0,1 |
| Способ возврата выходного исполнительного органа в начальное (несработанное) состояние | Снятие напряжения с выходной цепи |
| Коммутационная износостойкость, циклы ВО, не менее | 10 000 |
| Механическая износостойкость, циклы ВО, не менее | 30 000 000 |
| Габаритные размеры не более, мм | 115х128х130 |
| Масса, кг, не более | 1 |
Конструктивное исполнение
Элементы схемы установлены на печатной плате, которые размещены внутри корпуса, состоящего из основания и съемного прозрачного кожуха.
Для снижения температуры нагрева реле балластные резисторы установлены с наружной стороны основания.
На лицевой панели указана упрощенная схема подключения реле.
-
